CFQR2軟啟動 三相交流電機啟動器選型參考手冊
由聯洲電器公司研生產銷售的CFQR2軟啟動主要用于啟動5.5-500KW低壓380V交流電機，該啟動裝置有軟起與軟停功能，內置多種啟動模式應對不同輕重的設備負載，另外CFQR2軟啟動還集成多種電機保護功能，過流過載、過壓欠壓、缺相保護等。
1、每臺CFQR2系列型軟起動器在出廠前均進行了全部功能及運行測試，用戶在收到設備并拆封后，請按下列步驟檢查。如發現問題，請立即與CFQR2的銷售人員聯系。
2、外觀檢查有無任何運輸過程中的損壞，如外蓋和機殼的彎折，零部件的損壞或脫落等。
3、除軟起動器外，還配有CFQR2用戶手冊以及產品合格證一份。
4、搬動時必須提取CFQR2軟起動器的機身,不能提電路板控制盒,否則可能造成跌損或人身傷害。
CFQR2軟起動器技術參數
| 生產標準 | 符合國家標準：GB14048.6-98 |
| 電源（V伏特） | AC380-15%...415+10% 400-15%...500+10% |
| 頻率 | 50-60HZ赫茲 |
| 適用電機 | 鼠籠式三相異步電動機 |
| 保護功能 | 過流、過載、電源缺相、過壓、欠壓、過熱 |
| 過程調節 | 起動、停止時間可調，電流電壓按負載輕重調大調小 |
| 顯示和控制 | 五位LED數碼管顯示，可設置面板控制、端子控制、遠程控制 |
| 起動頻度 | 建議每小時不超過20次 |
| 防護等級 | IP40（可協議） |
| 抗沖擊 | 15G 11MS |
| 抗震能力 | 海拔地面起3000米以下，振動力裝置0.5G以下 |
| 溫度 | 工作環境0...+40不降容（+40-60℃之間，每升高1℃電流降低1.2%）存貯：-25...+70℃ |
| 濕度 | 95%無冷凝或滴水 |
| Z大工作高度 | 1000米以下不降容，1000米以上每增加100米電流降低0.5% |
| 冷卻方式 | 自然風冷 |
| 產品質保 | 交貨之日起壹年 |
| 供貨期 | 壹天，數量多根據生產任務排單 |
CFQR2軟起動器外形尺寸和安裝尺寸

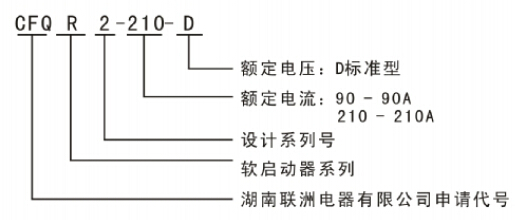

| 型號 規格（KW） | 額定電流 （A） | 外形尺寸 | 安裝尺寸 | 安裝孔徑 （MM） | 重量（KG） | |||
| A | B | C | D | E | ||||
| CFQR2-22D 11KW | 22 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-30D 15KW | 30 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-37D 18.5KW | 35 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-44D 22KW | 40 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-60D 30KW | 65 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-74D 37KW | 75 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-90D 45KW | 90 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-100D 55KW | 110 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-145D 75KW | 145 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| CFQR2-175D 90KW | 175 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| CFQR2-210D 110KW | 210 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| CFQR2-250D 132KW | 250 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| CFQR2-300D 160KW | 300 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| CFQR2-370D 200KW | 370 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| CFQR2-440D 220KW | 440 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| CFQR2-470D 250KW | 470 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| CFQR2-530D 280KW | 530 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| CFQR2-570D 320KW | 570 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| CFQR2-720D 400KW | 720 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| CFQR2-840D 450KW | 840 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| CFQR2-940D 500KW | 940 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
CFQR2軟起動器基本功能設置
| 功能代碼 | 功能名稱 | 設定范圍 | 出廠值 | 說明 |
| F0 | 起始電壓 | 30-70% | 40 | 電壓斜坡模式有效，代碼FB設1時可修改，F(xiàn)B設0時起始電壓為40% |
| F1 | 軟起時間 | 2-60S | 16 | 電壓斜坡模式有效，代碼FB設1時修改有效 |
| F2 | 軟停時間 | 0-60S | 04 | 設置0為自由停車，一托N時請設置為0 |
| F3 | 起動延時 | 0-999S | 00 | 按起動鍵用，倒計時方式延時啟動，設0立即起動。 |
| F4 | 編程延時 | 0-999S | 00 | 運行繼電器輸出（03，04端子）設0時立即吸合 |
| F5 | 間隔延時 | 0-999S | 00 | 過熱解除時也延時，延時期間狀態指示燈閃爍提示 |
| F6 | 起動限制電流 | 50-500% | 400 | 限流模式有效，代碼FB設0時修改有效，F(xiàn)B設1時限流值Z大400% |
| F7 | Z大工作電流 | 200% | 100 | F6，F(xiàn)7參數的輸入方式由F8決定 |
| F8 | 鍵盤顯示方式 | 00-03 | 01 | 顯示電流數值、百分比 |
| F9 | 欠壓保護 | 60-90% | 80 | 低于80%電壓時開始保護 |
| FA | 過壓保護 | 100-130% | 120 | 超過120%電壓時開始保護 |
| FB | 起動模式 | 00-05 | 01 | 00限流，01電壓，02突跳+限流，03突跳+電壓，04電流斜坡，05雙閉環 |
| FC | 輸出保護允許 | 00-04 | 02 | 00初級，01輕載，02標準，03重載、04高級 |
| FD | 操作控制方式 | 00-07 | 00 | 設0時為鍵盤操作，2為端子控制 |
| FE | 重起動允許 | 00-09 | 00 | 0：禁止，01-09自動重起次數 |
| FF | 參數修改允許 | 00-01 | 01 | 00：不允許修改，01允許修改參數 |
| FH | 通信地址 | 00-64 | 00 | 用于多臺設備與上位機通訊 |
| FJ | 編程輸出 | 00-07 | 00 | 7種運行繼電器輸出（03，04端子）動作設置 |
| FL | 軟停限流 | 0-1 | 00 | 自由停機模式 |
| FP | 電機功率 | 5-500KW | 90 | 匹配90KW以下電動機 |
| 提示：更詳細設備請索要說明書！ | ||||

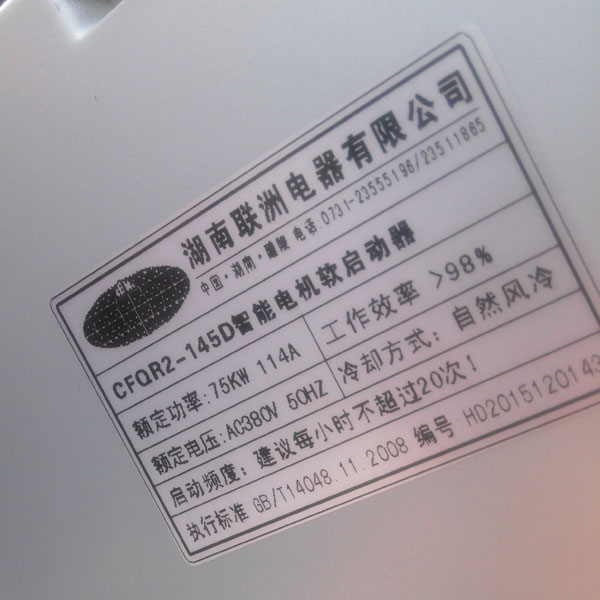

CFQR2軟啟動銘牌和實圖：
