CG6560 等電位高壓帶電顯示器 線路無源帶電顯示
一、產品概述
二、主要技術參數
◆適用電壓: 10~ 35kV;
◆工作頻率: 50Hz ~ 60Hz;
◆適用溫度: -15°C~ + 70C;
◆起動電壓:2kV(相電壓)
◆閃碩頻率:25~60次/Min(視電壓而定，越接近額定電壓，閃爍越快)
◆使用場所:室外高壓母線或者GG - 1A、GSG高壓開關柜內高壓引線.上;
◆使用壽命:大于10年;

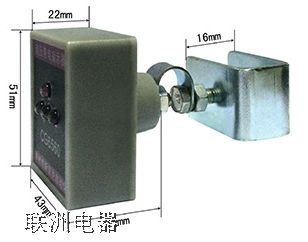

◆外形尺寸:42x50x36mm;
◆顯示清晰度: 3米內清晰可辨;
◆抗異相干擾能力:系統正常運行時，三相正常顯示;
三、安裝方法
◆確認待安裝位置的導線確已停電;
◆選擇便于觀察的安裝位置，以保證安裝后顯示器的顯示窗朝向觀察者;
四、注意事項
◆該帶電指示示器與其安裝處所的高壓設備是等電位，故安裝運行后也是高壓設備，安裝前請考慮一D的安全距離。
◆該顯示器用于反映高壓設備是否帶有運行電壓，對于高壓設備受周圍電場的影響產生較低的感應電壓不予反映。
◆安裝時盡可能避開同相干擾區" (同相干擾容易出現在帶電設備不是一根導線， 而是面積較大的金屬導體的部位或者導線拐角的內角側。)
◆訂貨時，請說明電壓等級，說明大致安裝環境(用于安裝在高壓電纜上還是高壓銅排上)。
CG6560等電位高壓帶電顯示器是一種可安裝在室內高壓( 10~35kV) 電氣設備上，也可安裝在室外高壓輸電線路上，可直觀顯示高壓電氣設備或輸電線路是否帶有運行電壓的強閃光型提示性安全裝置。當高壓設備帶電時，該指示器能夠閃爍發光，警示用戶高壓設備輸電或線路帶電，無電時則不顯示。
該指示器是利用電場感應的原理，在高壓電纜或銅排周圍電場的作用下，利用電場取能，可以有效地防止由于人們對設備帶電狀況不掌握誤觸高壓帶電設備造成高壓觸電事故。特別是對于建筑施工場地為防止塔吊夜間施工誤碰高壓線路,可在輸電線路上掛裝等電位高壓帶電顯示器進行提醒。
二、主要技術參數
◆適用電壓: 10~ 35kV;
◆工作頻率: 50Hz ~ 60Hz;
◆適用溫度: -15°C~ + 70C;
◆起動電壓:2kV(相電壓)
◆閃碩頻率:25~60次/Min(視電壓而定，越接近額定電壓，閃爍越快)
◆使用場所:室外高壓母線或者GG - 1A、GSG高壓開關柜內高壓引線.上;
◆使用壽命:大于10年;
◆外形尺寸:42x50x36mm;
◆顯示清晰度: 3米內清晰可辨;
◆抗異相干擾能力:系統正常運行時，三相正常顯示;
◆系統缺相運行時，帶電相正常顯示;無電相不顯示;
三、安裝方法
◆確認待安裝位置的導線確已停電;
◆選擇便于觀察的安裝位置，以保證安裝后顯示器的顯示窗朝向觀察者;

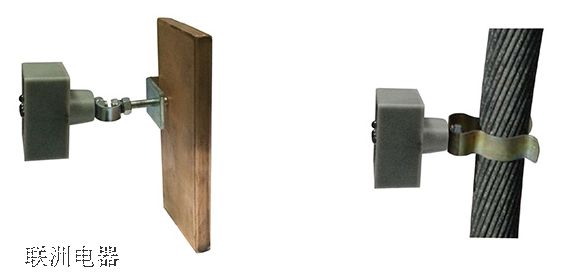

◆將顯示器的彈性卡具卡在扁導線上，用手直接旋轉顯示器使得帶有頂尖的固定螺桿接觸導線并固定牢固，如安裝位置是電纜出線的圓形導線，可用手直接將專用卡具卡在導線上即可;
四、注意事項
◆該帶電指示示器與其安裝處所的高壓設備是等電位，故安裝運行后也是高壓設備，安裝前請考慮一D的安全距離。
◆該顯示器用于反映高壓設備是否帶有運行電壓，對于高壓設備受周圍電場的影響產生較低的感應電壓不予反映。
◆安裝時盡可能避開同相干擾區" (同相干擾容易出現在帶電設備不是一根導線， 而是面積較大的金屬導體的部位或者導線拐角的內角側。)
◆訂貨時，請說明電壓等級，說明大致安裝環境(用于安裝在高壓電纜上還是高壓銅排上)。
