DY29AW424M數顯表

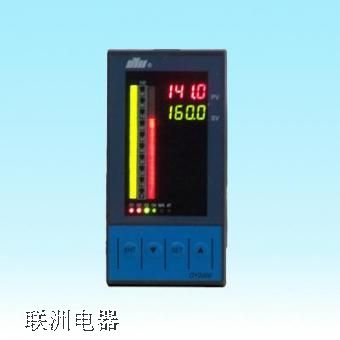

DY2000自整定PID調節數字/光柱顯示儀表
一、主要特點：
1. 快捷方式設定目標值。
2. 自動/手動無擾切換。
3. 傳感器斷線時自動輸出安全閥位值。
4. 具有多種調節輸出方式。
5. PID參數自整定或人工整定，參數范圍寬。
二、DY2000自整定PID調節數字/光柱顯示儀表型譜
| 型 譜 | 說 明 | |||||||||||
| DY | 大延牌智能型儀表 | |||||||||||
|
| 2 | SMT+開關電源(AC:85V～265V 50/60Hz) | ||||||||||
|
| 1 | 寬×高×深：(160×80×115) mm | ||||||||||
| 2 | (80×160×115) mm | |||||||||||
| 4 | (48×48×100) mm ＊ | |||||||||||
| 6 | (96×48×112) mm | |||||||||||
| 7 | (72×72×100) mm ＊ | |||||||||||
| 8 | (48×96×112) mm | |||||||||||
| 9 | (96×96×112) mm | |||||||||||
|
| A | 自整定PID調節 | ||||||||||
| GA | 自整定PID調節+雙光柱 ＊ | |||||||||||
|
| V | 調節器（1～5）V標準電壓輸出（O4） | ||||||||||
| I | 調節器（4～20）mA標準電流輸出（O4） | |||||||||||
| S | 調節可控硅過零控制輸出（O4） | |||||||||||
| W | 調節PWM調寬電壓輸出（DC20V、20mA）（O4） | |||||||||||
| R | 調節PWM調寬繼電器輸出（O4） | |||||||||||
|
| 0 | 無輸出 | ||||||||||
| 1 | 報警（O2）+報警（O3） | |||||||||||
| 2 | （4～20）mA變送輸出（O1）+報警（O2）+報警（O3） | |||||||||||
| 3 | （1～5）V變送輸出（O1）+報警（O2）+報警（O3） | |||||||||||
| 4 | 通訊（O1）+報警（O2）+報警（O3） | |||||||||||
| 5 | 通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3） | |||||||||||
| 6 | 通訊（O1）+（1～5）V變送輸出（O2）+報警（O3） | |||||||||||
| 9 | 用戶特殊要求的輸出 | |||||||||||
| 0 | 輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V | |||||||||||
| 1 | 適配K、B、J、E、T、S、R熱電偶 | |||||||||||
| 2 | 適配Pt100、Cu50熱電阻 | |||||||||||
| 3 | 適配霍爾變送器mV，量程自由設定 | |||||||||||
| 4 | 適配遠傳壓力表（30～350）Ω，量程自由設定 | |||||||||||
| 6 | 適配（4～20）mA輸入，量程自由設定 | |||||||||||
| 8 | 適配（1～5）V輸入，量程自由設定 | |||||||||||
| 9 | 用戶特殊要求的分度號 | |||||||||||
|
| 缺省為220VAC供電 | |||||||||||
| D | 24VDC供電 | |||||||||||
|
|
| 缺省為無附加24VDC饋電電源輸出 | ||||||||||
| P | 附加24VDC饋電電源輸出 | |||||||||||
| 缺省為不帶串行通訊接口 | ||||||||||||
| 2 | RS232串行通訊接口 | |||||||||||
| 4 | RS485串行通訊接口（帶隔離） | |||||||||||
| M | Modbus協議 | |||||||||||
＊ (48×48×100)mm (72×72×100)mm規格，訂貨時請向廠家咨詢。
＊ 報警（O2），報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 雙光柱的儀表僅有兩種外型尺寸：（160×80×115）mm (80×160×115)mm
＊ 特殊要求請與廠家聯系
