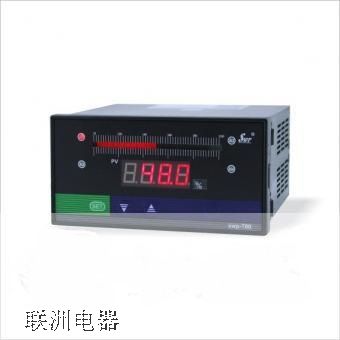

SWP-LED單回路光柱顯示控制儀
SWP-LED單回路光柱顯示控制儀商品描述：
SWP-LED系列單回路數字/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。
該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
| 規 格 | 說 明 | |
| 使用 環境 | 環境溫度 | 0~50℃ |
| 相對濕度 | ≤85RH 避免強腐蝕氣體 | |
| 供電電壓 | 常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源 | |
| 功耗 | ≤6W | |
| 輸入 信號 | 模擬量 | 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等 |
| 電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等 | ||
| 電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω | ||
| 電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ | ||
| 開關量 | 脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定） 范圍——0~10KHz（或根據用戶要求任定） | |
| 接點信號：電接點輸入信號 | ||
| 輸出 信號 | 模擬量輸出 | DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ） |
| 開關量輸出 | 繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載） 可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調） 雙向可控硅輸出-SOT可控硅輸出，5A/400V | |
| 通訊輸出 | 接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 儀表內部自由設定 | |
| 饋電輸出 | DC 24V 負載≤30mA | |
| 測量精度 | ±0.2%FS±1字或±0.5%FS±1字 | |
| 分辨率 | ±1字 | |
| 測量范圍 | -1999~9999字 | |
| 顯示方式 | -1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示 | |
| 方式 | 控制/報警方式為帶回差上限或下限報警(用戶可自由設定) | |
| 控制精度 | ±1字 | |
| 溫度補償 | 0~50℃數字式溫度自動補償 | |
| 打印控制 | 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C | |
| 打印精度 | 同儀表精度 | |
| 參數設定 | 面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定 | |
| 保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入時)、繼電器輸出狀態LED指示、輸入超/欠量程報警、 電源欠壓自動復位、工作異常自動復位（Watch Dog） | |
