SZD-PA620變壓器風冷控制柜
概述
由于變壓器在運行過程中產生大量的熱量，如果熱量不能有效及時的散發出去，會使變壓器本體溫度過高從而造成對本體嚴重的破壞繼而影響整個電網的輸配電正常運行。SZD-PA620變壓器風冷控制柜通過控制變壓器冷卻系統的風機和油泵的運行情況從而達到快速高效的降低變壓器本體溫度的效果，是大型電力變壓器不可或缺的輔助控制系統。
根據冷卻方式控制柜可分為：風冷控制柜和強油風冷控制柜； 根據控制方式控制柜可分為：普通型控制柜和智能型控制柜。

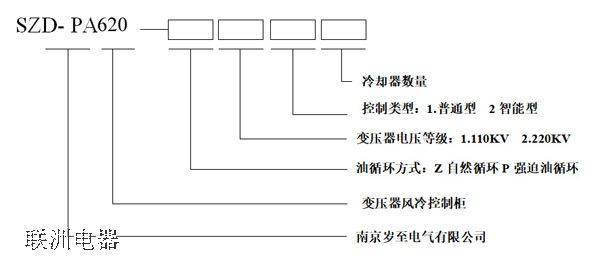

型號說明
控制原理
控制柜具有手動、自動和遠方控制三種運行模式
1、手動模式
此種運行模式需操作人員在現場對控制柜進行操作，冷卻器工作狀態不受變壓器溫度和負荷的控制，根據操作員意愿各組風機或油泵置于運行或停止?fàn)顟B(tài)，此種模式一般為運行前電氣試驗時或進行檢修時使用。
2、自動模式
此種運行模式下，控制柜可根據變壓器自身的溫度和負荷自行啟動或停止電機。當變壓器溫度或負荷達到預設值時，控制柜自動啟動相應的電機，增加冷卻器的散熱效果。當變壓器溫度或負荷低于預設值時，控制柜自動停止相應的部分電機，以達到節能的目的。如果時冷卻器式散熱器是，系統還可以自動設置各組冷卻器的狀態，使多組冷卻器循環工作，以達到Z優配置延長冷卻器使用壽命。 如果有冷卻器發生故障，系統自動投入備用冷卻器，并發出報警信號。
3、遠方控制模式
在此模式下，后臺監控以檢測每組冷卻器的運行狀態和參數，并能對此進行控制。
4、自動溫濕度控制
為了保證控制柜內的運行環境，柜子加裝了自動溫濕度控制器，可以根據設 置自動調節內部的溫度和濕度，避免由于溫度或濕度對電器元件造成的損害 從而影響到系統的運行。
智能型風冷控制柜
智能型風冷控制柜，是以可編程控制器PLC為核心，集變壓器冷卻系統的數據采集分析、運行控制、保護于一體的冷卻裝置智能化投切設備。具有以下技術優勢：
1、可靠性：全部采用進口繼電器，采用獨特的電機保護線路，任意一臺電機出現故障時，系統只切除故障電機，其余風機電機正常運行，提高了風冷控制裝置在高溫季節的冷卻效率，克服風冷裝置任意一臺電機故障必須切除整組風機的缺點。
2、控制靈活：可編程控制箱可按時間設定啟動多組風冷∕冷卻器，可避免同時啟動產生的沖擊電流；同時可以實現工作、輔助、備用之間的自動切換，充分使用每臺風冷∕冷卻器，延長電機的使用壽命。另也可以根據用戶的特殊要求靈活修改邏輯程序。
3、可擴展性：PLC可編程控制器可以方便的擴展I/O模塊，在現場可以方便的擴展控制箱功能。
4、通訊功能：可編程控制器控制箱可以通過通訊接口與顯示終端和打印機等外設相連。及時將冷卻器的運行情況反映到控制室，便于監視冷卻器的運行情況，及時維護。
5、網絡特性：可編程控制器控制箱可以實現多臺PLC 之間或多臺PLC與一臺計算機之間的通訊聯網要求，從而組成多級分布式控制系統，滿足現代智能化電廠，智能化變電站的要求。
電氣特征
1、當變壓器投入電網運行時，能使工作冷卻器自動投入運行。當變壓器退出電網運行時，能使冷卻器自動停止運行。依據預設的運行參數和當下的變壓器油溫值，自動控制風機和強油泵的投放，并實時反饋（強油）風冷系統的運行情況。
2、系統采用雙母線結構，每段母線完全獨立工作，即使一段母線出現短路故障，另外一段母線仍然可以正常工作; 具有過流保護、缺相保護、電源保護、系統故障保護等保護功能。
3、全部采用進口繼電器，采用獨特的電機保護線路，任意一臺電機出現故障時，系統只切除故障電機，其余風機電機 正常運行，提高了風冷控制裝置在高溫季節的冷卻效率， 克服風冷裝置任意一臺電機故障必須切除整組風機的缺點。
4、豐富的遠傳狀態顯示和卓越的遠程控制功能。
