中性點避雷器YH1.5W-72/186技術參數
變壓器中性點為啥要加避雷器？變壓器中性點接地方式有三種: 1)不接地; 2)直接接地; 3)經電抗器接地。
再分細些，則直接接地可分為部份接地(有效接地)和全部接地(極有效接地)兩種;而經電抗器接地可分為經消弧線圈接地和經小電抗接地兩種。變壓器中性點接地方式不同，在其中性點上出現的過電壓幅值也不同，所以過電壓保護方案也不同。一般變壓器中性點不接地時中性點絕緣水平為全絕緣(與線端相同)，不需要安裝避雷器，但在多雷區且單進線裝有消弧線圈的變壓器應在中性點加裝避雷器，其額定電壓與線端相同。避雷器在工頻和操作過電壓下不應動作，在雷電接地的瞬態過電壓下才動作。
再分細些，則直接接地可分為部份接地(有效接地)和全部接地(極有效接地)兩種;而經電抗器接地可分為經消弧線圈接地和經小電抗接地兩種。變壓器中性點接地方式不同，在其中性點上出現的過電壓幅值也不同，所以過電壓保護方案也不同。一般變壓器中性點不接地時中性點絕緣水平為全絕緣(與線端相同)，不需要安裝避雷器，但在多雷區且單進線裝有消弧線圈的變壓器應在中性點加裝避雷器，其額定電壓與線端相同。避雷器在工頻和操作過電壓下不應動作，在雷電接地的瞬態過電壓下才動作。
中性點避雷器YH1.5W-72/186技術參數
1、避雷器額定電壓:kV 72
2、持續運行電壓: kV 58.0
3、工頻參考電壓:》kV (峰值/ /2) 72
4、直流1mA參考電壓:≥kV 103
5、雷電沖擊電流下殘壓: 144< kVp 186
6、陡波沖擊電流下殘壓: < kVp
7、操作沖擊電流下殘壓: <kVp 174
8、持續電流:阻性電流Ir≤A 300
9、0.75U1mA時泄漏電流:≤A 50
10、局部放電: 1. 05持續運行電壓時< Pc 10
11、2ms方波通流容量: A 400
12、爬電距離: mm 1750
13、海拔高度:≤1500m (高于此海拔需特別提出 )
價格：請聯系業務員！
貨期：現貨

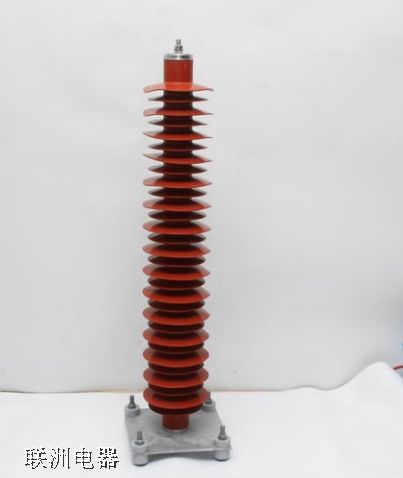

中性點避雷器實物圖：

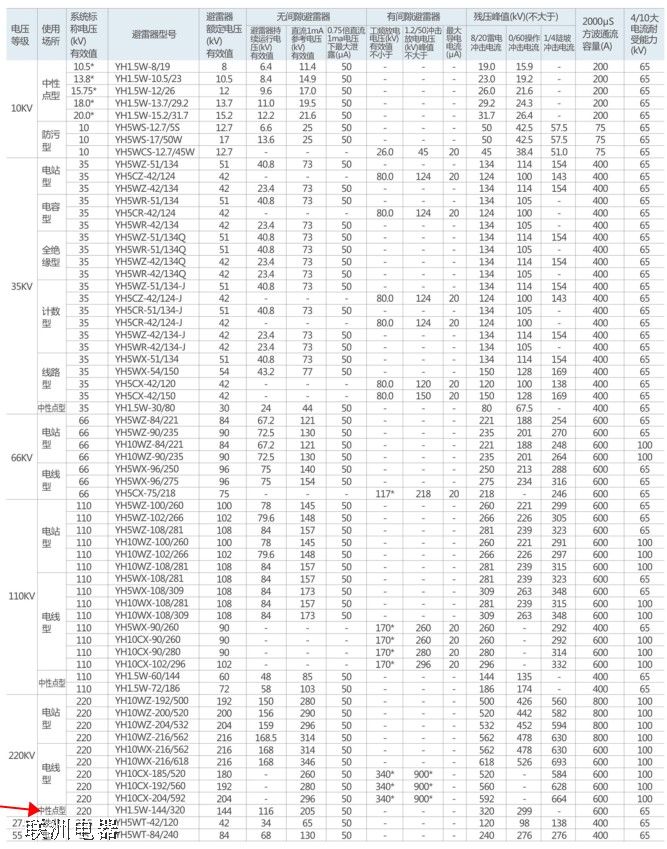

中性點避雷器選型及參數：
