一種二次控制回路：分布式直流電源
產品概述

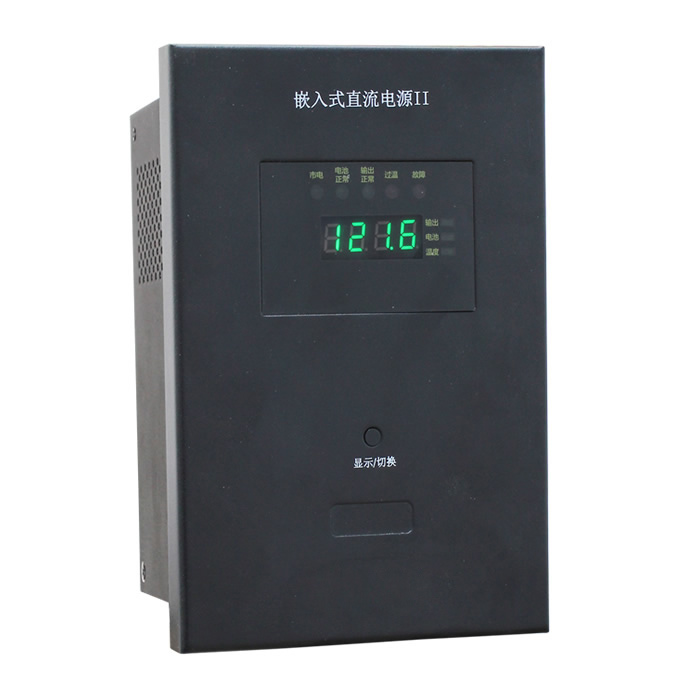

分布式操作電源是一種二次控制回路控制電源，一種分布式直流電源、嵌入式直流電源，主要應用于小型開關站和用戶末端，為二次控制回路（如微機保護等智能終端、指示燈、模擬指示等）供電，為符合功率等級的一次開關設備（彈操機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。分布式操作電源裝置具有市電輸入和PT輸入兩種方式可以滿足各種使用場合，裝置Z大輸出功率可達1100W，可以滿足不同負載的需求。
分布式操作電源裝置采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。
技術參數
技術指標 參數 交流輸入 Z多提供兩路三相交流輸入 交流輸入電壓 380V±15% 電壓規格 110V、220V 電池容量 20Ah及以上 工作頻率 50Hz±10% 額定輸出電壓 220V/110V 輸出電壓范圍 198V～286V /99V～143V 連續可調 輸出電流等級 10A～320A 輸出限流 額定電流×（10%～105% ） 動態響應 在20％負載躍變到80％負載時恢復時間≤200μS，超調≤±5％ 效率 ≥95%（單模塊） 絕緣電阻 ≥20MΩ 絕緣強度 輸出對地、輸入對地、輸入對輸出施加2.5KVAC, 1min無飛弧無閃絡。 相對濕度 ≤90% 海拔高度 ≤2000m 環境溫度 -10℃～40℃ 可聞噪音 自冷≤40dB 風冷≤55dB（距柜體1米處） 外形尺寸 2260*800*600mm標準型，1600*600*600mm經濟型 防護等級 IP50 產品認證 ISO9001、CE、檢驗報告 產品特點
分散安裝，節省占地面積
根據分布式的設計思想，分布式操作電源直接安裝在智能開關柜的儀表門上，可節省直流屏的占地面積,因電源在開關柜內，可減少電纜的使用量，減少施工工作量。
分布式供電方式，可靠性極大提高
采用分布式的供電方式，當某一回路發生故障時，其它回路的電源裝置不受影響，避免出現一點故障全站無操作電源，與集中供電的直流屏相比，其總體可靠性得以極大提高。
多種輸入輸出方式，適用范圍廣
分布式操作電源能根據客戶的需求提供直流220V、110V、48V、24V輸出，交流輸入范圍為85～265V，靈活適用于PT及市電供電。
智能化管理維護
自監測、自診斷可靠性高，電源工作狀態和工作參數一目了然。
智能化電池管理
內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延長蓄電池的壽命，使運行更加可靠和安全。
