常用的繼電器圖形符號 時間繼電器圖形符號[圖解]

一個合格的電工或是電氣工程師Z基礎的知識就是看圖，每一個控制柜都有圖紙，圖紙上標有各種各樣的按鈕、繼電器、接觸器和其他元件的符號，這些符號代表的意思如果看不懂，那么這張圖就成了一張廢紙。以下這些常用的繼電器圖形符號相信一D能讓朋友您漲知識的。

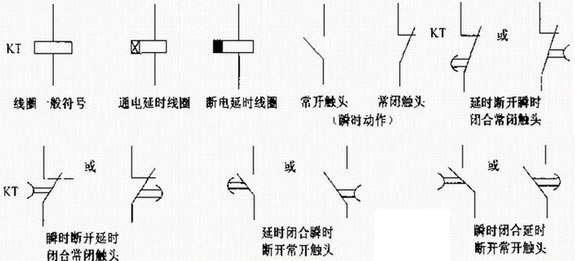

時間繼電器

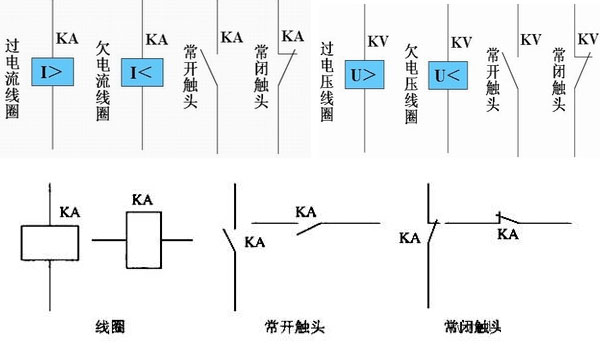

中間繼電器、交流接觸器

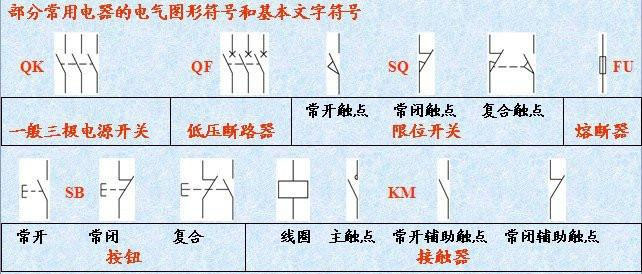

按鈕開關類
