接觸器接線圖詳細解釋 接線圖解大全
接觸器的應用十分的廣泛，是電工Z常用的電器，沒有之一。然而，看似簡單的一個小接觸器它的各種接線圖種類卻十分地多，因?yàn)橥ㄟ^(guò)不同的接線它可以實現許多設備用電的不同控制以及自動化控制。
作為電工的基礎，那就先從Z簡單的開始吧：

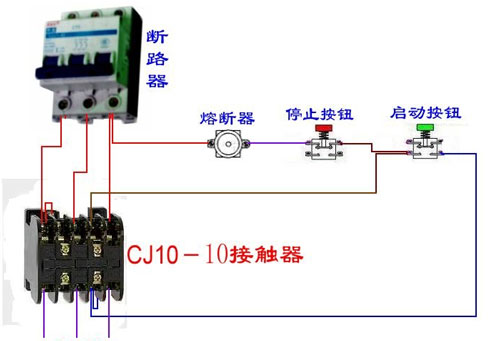

這是Z簡單的接觸器控制接線圖

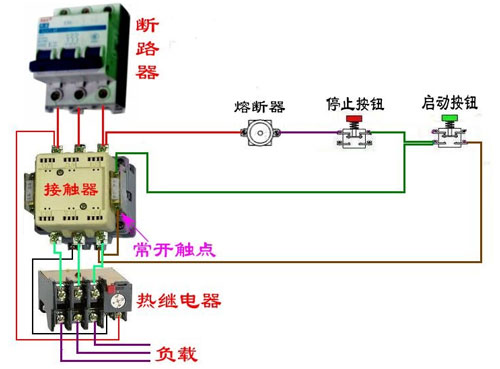

常用的三相異步電動機帶過熱保護的電路接線圖解

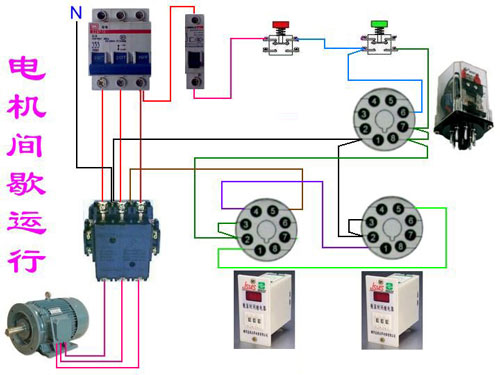

一種間歇式運行電路，通過時間繼電器進行定時啟動，定時停機。

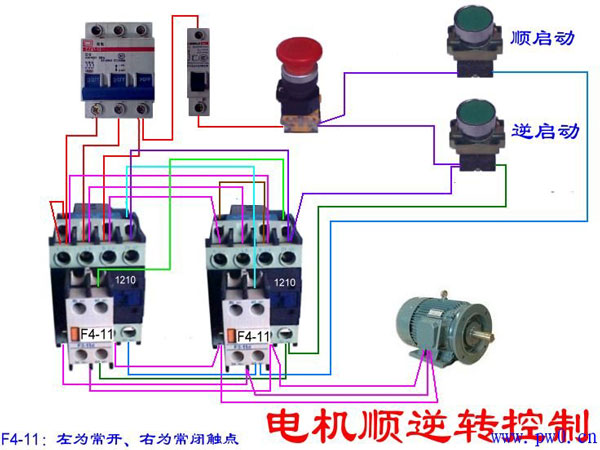

常用的正反轉控制接線圖解

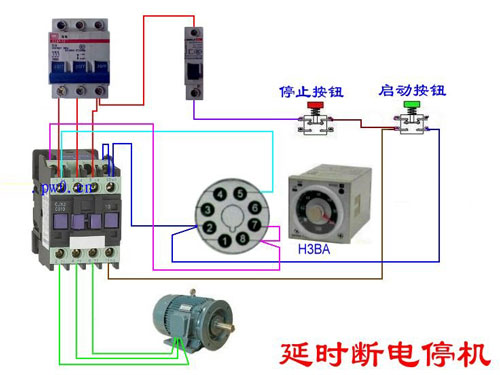

一種延時斷電停機的接線圖，按下啟動后，時間繼電器會到達設定的時間后自動斷電停機

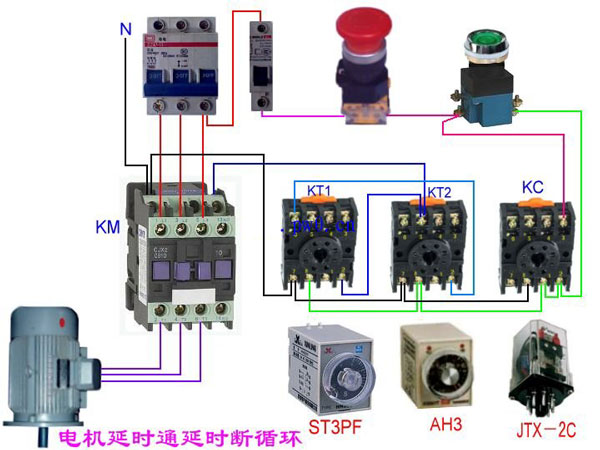

一種電機間歇運行的電路圖，通過兩三個延時繼電器進行控制。

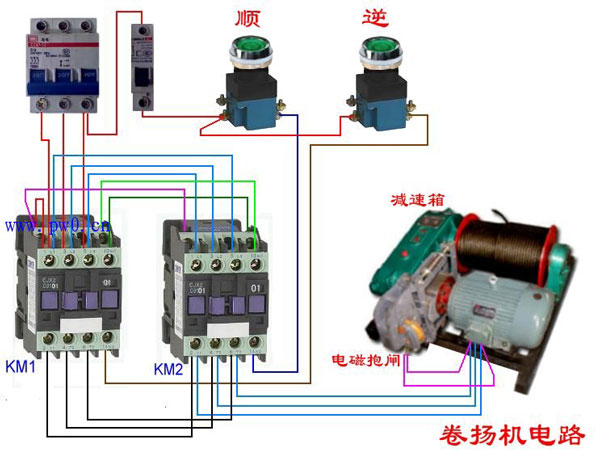

比較常用的正反轉接觸器接線圖解

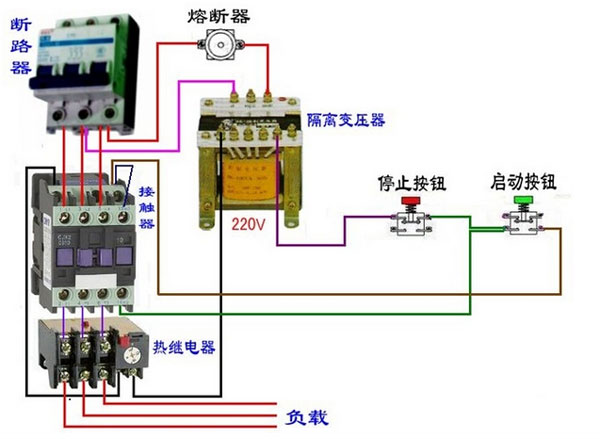

控制回路通過隔離變壓器實現了與主回路的電隔離

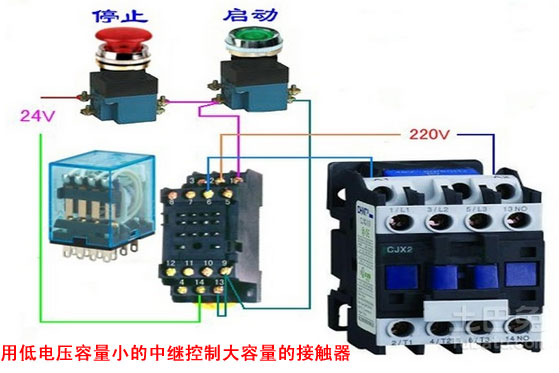

某些場合為了安全要求控制回路使用直接12V或24V，而主回路卻是380V和220V的，那么就可以通過中間繼電器來控制380V的接觸器了。
