數字鉗形電流表的使用方法及按鍵功能詳解

數字鉗形表作為我們?nèi)粘＞S護工作中一種常見的維護工具，在我們的工作中發揮著重要作用。相對于普通萬用表的好處主要是不用斷開電路即可測量交/直流電流。那這種儀表具體如何使用呢？

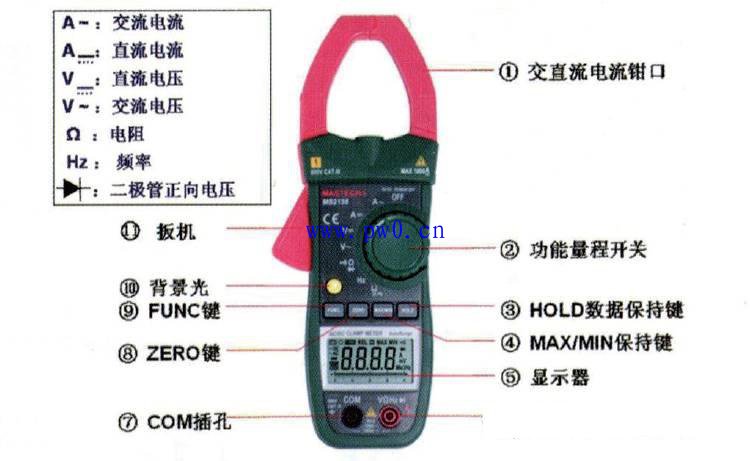

①交/直流電流鉗口：拾取交/直流電流和鉗頭測頻。

②功能量程開關：用于選擇各種功能和量程檔位。

③HOLD數據保持鍵：按下保持鍵，顯示器上將保持測量的Z后讀數，并顯示“H”；再按保持鍵，儀表即恢復正常測試狀態。

④MAX/MIN保持鍵：按下保持鍵，顯示器上將保持Z大或Z小讀數。

⑤顯示器：3 3/4位，字高12mm，7段LCD顯示器。

⑥VΩHz插孔：量電壓、電阻、二極管正向壓降、電路通斷和頻率時，紅表筆正極輸入端。

⑦COM插孔：除交流電流外，黑表筆負極輸入端。

⑧ZERO鍵：在交直流電流量程，按此按鍵儀表即進入相對測量狀態，“REL”標志符號將被顯示，另外讀數顯示為零。而在這之前的顯示器讀數被作為基準值貯存在存儲器。在自動量程的狀態時，這之前的量程范圍也會被保留下來。

⑨FUNC鍵：在電阻、電路通斷和二極管檔，此按鍵能自動切換測量狀態，被選擇的功能會顯示在LCD上。

⑩背景光：儀表的顯示器設有背景光。按此鍵后背景燈會點亮，7-8秒后自動熄滅。

扳機：按下扳機，鉗頭張開；松開扳機，鉗頭自動合攏。
