控制與保護開關接線圖：基本電氣控制圖

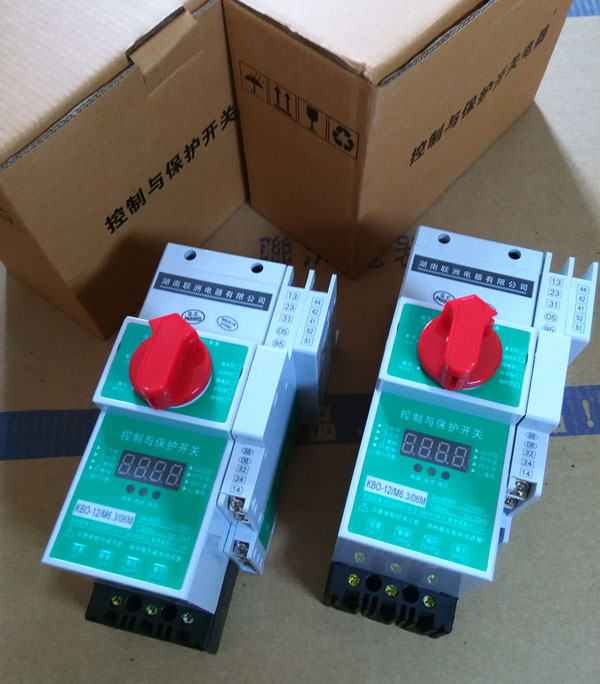

上文中說到kbo控制與保護器是一種新型化時代的電氣產品，也許您會稍有些不認同，但它確實為電氣工程領域帶來了諸多改變，首先它節省了配電柜里面的空間，簡化了電氣接線圖，讓施工人員能更省時更省力地完成配電柜的安裝。

控制與保護開關接線圖其實并不難懂，仔細一看你會發現許多奇妙的設計理念在里面，下面我們一起來了解一下吧。

kbo控制與保護器電氣接線圖：

注：上圖中4組接線圖可能有的朋友還看不太明白，長方形虛線框里（A1 A2-95 98）是控制與保護開關的內部結構，您要做的就是按照需要接好端子上的控制線就行，其原理與交流接觸器的控制原理類似。

如果朋友您還沒看明白也歡迎您致電我公司或加微信咨詢相關問題。

更為詳細的產品使用手冊，包括和、型號定義、性能參數、參數設置方法、安裝尺寸等請點擊以下鏈接細讀：控制保護開關產品使用手冊。
