YD5000低壓復合開關 理想的電容器投切開關
1.YD5000低壓復合開關概述
YD5000系列智能低壓復合開關是一種智能化、環保型低壓電容投切開關，它融合了可控硅和交流接觸器的優點，將可控硅與繼電器并聯，采用單片機控制，在投入和切除的瞬間由可控硅承擔過零投切（即電壓過零時投入，電流過零時切除），然后由磁保持繼電器接通運行。由于可控硅過零投切，具有無涌流特點，并且導通時間極短，不會引起發熱功當量，磁保持繼電器在吸合和斷開瞬間都沒有涌流和火花，對電網無沖擊，是理想的電容器投切開關。
型號：

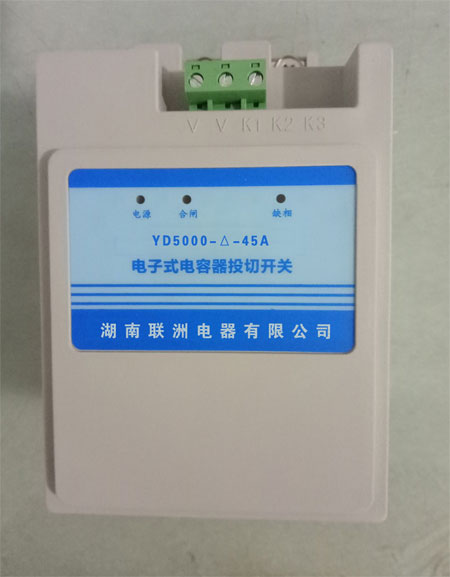

YD5000-△-45A
YD5000-△-60A
YD5000-3Y-45A
YD5000-3Y-60A
2.低壓復合開關特點
a、過零投切
投入過程：電壓過零時，先使雙向可控硅觸發導通，待雙向可控硅觸發穩定后，使磁保持繼電器吸合導通，然后撤除雙向可控硅觸發信號，在電流過零時，雙向可控硅自然關斷，完成投入過程。
切除過程：電流過零時，首先觸發雙向可控硅導通，然后將磁保持繼電器斷開，Z后，撤除雙向可控硅觸發信號，可控硅延時過零斷開，實現電流過零切除。
b、保護功能
電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合，若在接通后出現缺相則自動斷開。
電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合，接通后若出現缺相則自動斷開。
自診斷故障保護：系統自動監控可控硅、繼電器的運行狀態，若出現故障，則拒絕閉合，如果在閉合狀態，則自動斷開。
空載保護：未接負載時開關拒絕閉合。
斷電保護：在接通狀態下遇到突然停電，復合開關將自動跳閘斷開。
3.YD5000低壓復合開關主要技術參數
工作電壓：AC380V/220V三相四線（Y型）失真度＜5%；
工作溫度：-25℃~+55℃；
相對溫度：40℃時，20﹪RH~90%；絕緣等級：在正常大氣條件下≥10MΩ；涌流：小于2倍額定電流；
接觸壓降：≤100mV；
響應時間：≤1000mS；
輸入阻抗：≥6.8kΩ；
導通阻抗：≤0.003Ω；
整機功耗：≤5VA；
控制容量：共補三相容量≤30kva，分補每相容量≤10kvar；
每次接能與關斷間隔：1S；
連續兩次接通間隔：三相共補≥120S，三相分補≥5S。
4.YD5000低壓復合開關控制信號說明
本復合開關的控制信號為DC12V，當接收到高電平時，進入投入狀態（開關吸合）；當接收到低電平時，則退出投入狀態（開關斷開）。復合開關斷開后，需要延時120S后才能進行再次投入。
5．低壓復合開關注意事項
交流輸入、輸出嚴禁接反，相序不要接錯位；
控制信號極性要連接正確；
嚴禁在信號輸入端接入220V電壓；
負載不得短路；
嚴禁將采用△接法的產品接入對零線的電容或其他感性負載零件；
標記為N的端子必須可靠地接入零線，否則會燒毀內部變壓器；
注意開關的適用容量；
應在線路上接入抗涌流器件（如避雷器）以防過壓
在諧波較大的場合應接入合適限流電抗器；
輸入輸出端子接線必須牢固可靠，不得松動
