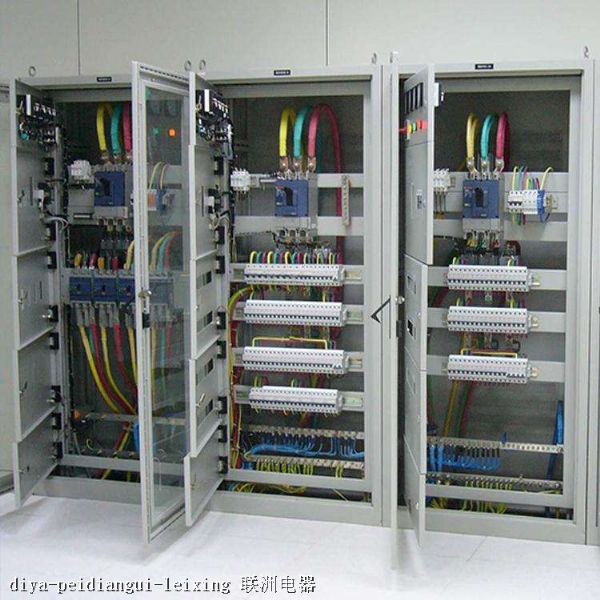

低壓配電柜有哪些類型和型號？
低壓開關柜的類型和型號有多種，如我們常見的：GCS抽屜柜、GGD配電柜、進線柜、出線柜等。低壓配電柜：軟啟動控制柜、變頻控制柜、星三角啟動控制柜、PLC控制柜等。低壓配電柜型號一般又有GCS，GCK，MNS，GGD，PGL，GCL ,BFC ,MNS等。
GCK柜：
防護等級:IP30、IP40，外型尺寸寬*深*高mm:600(800、1000)*800(1000)*2200，饋電電路Z大電流:3150A，抽屜回路Z大電流:3150A。
GCL柜：
柜體采用薄壁異型型材拼裝而成，強度高，性能好，重量輕，框架、門板等構件用環氧粉末涂料靜電噴涂，涂層均勻，絕緣性能好，經久耐用。在MCC方案中，柜體內部分成五個區域：水平母線區、垂直母線區、功能單元區、電纜室、中性接地母線區。各區互相隔離，保證線路正常運行，有效地防止故障擴大。功
PGL柜：
戶內安裝，開啟式雙面維護的低壓配電裝置。 配電柜的基本結構采用鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板，為可開啟的小門，可裝設指示儀表。并列拼裝的柜，柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能。柜后骨架上方有主母線安裝子絕緣框上，并設有母線防護罩，防止上方墜落金屬物體造成主母線短路的惡性事故。
GGD柜：
柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。
MNS柜：MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。
