多功能電力儀表 LCM-104的介紹

產品概述
多功能電力儀表 LCM-104是在消化國外進口同美產品的技術基礎上,根據我國對電力設音的運行和計算機智能化監要求而設計的,該產品集電流表,電壓表,功本表、功因數表.電度表為一體的綜合電量監測儀表,RS485通
訊接口將該儀表聯接到監測中心的計算機網絡,是適合我國工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。
多功能電力儀表專用于50/60Hz供電系統電量參數的綜合采集:測量并顯示三相電壓、三相電流、
、無功功本,功초因數,頻、有功電能(累積)和無功電能(積),電能量數值僅作為企業內部二級
核、核算用,不作計價計量、付襲使用
標準配置
(1)儀表測量電網上高/低壓三相電流,三相電壓,有功功率,無功功,功本因數,頻率,有功電能,無功電能。
(2)標住CT,PT或電壓信號直接入
3)范圍交直流通用電源AC/DC80-265V成AC220V

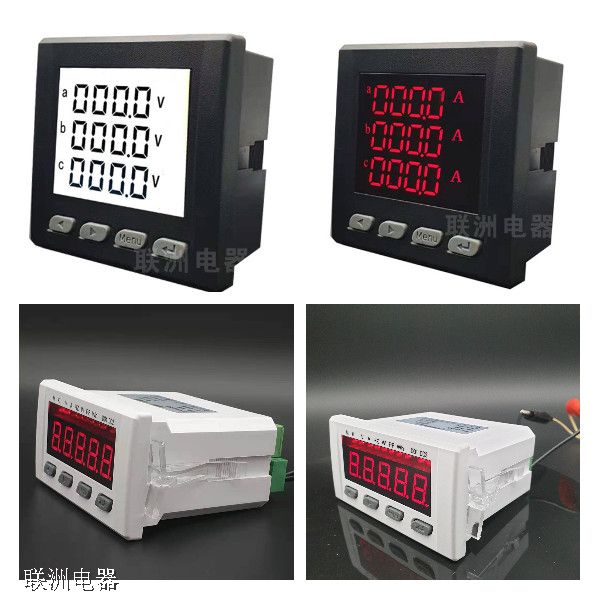

(4)采用寬視角、帶白色背光的LCD和LED兩種規格的顯示方式所有似表參數均可通過顯示面板按鍵設定
5)具有RS-485通訊接口(光限) Modbus RT通訊規約
6)采用盤面開孔式安裝方式,(LCD尺寸僅120*120和96*96兩種)
外型尺寸:120*120mm96*96mm80*80mm72*72mm
開孔尺寸:112*112mm91*91mm76*76mm67*67mm

產品特點

●測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能。 ●采用高可靠性工業級DSP ,數據采集速度快，測量精度高，運算處理速度快。

●強大的數據采集和處理功能，可實現一個回路全電氣量的測量。

●體積小，安裝方便，采用自鎖面板式安裝機構，無需螺絲固定即可安裝。

●接線方便靈活，三相三線制、三相四線制可通過面板編程設置。

●可選配1路RS485通訊口(ModBus通信協議），與其他設備進行聯網通信。

●可選配1~4路4~20mA的模擬量輸出和1~4路開關量輸入輸出。

訂貨范例

例1

型號:三相網絡多功能電力儀表

工作電源:AC220V或AC/DC80-265V  輸入CT:100/5A  輸入PT:AC380V  接線方式:三相四線

例2

型號:三相網絡多功能電力儀表

工作電源:AC220V或AC/DC80-265V  輸入CT200/5A  輸入PT:AC10/0.1KV  接線方式:三相三線

例3

型號:三相網絡多功能電力儀表

工作電源:AC220V或AC/DC80-265V  輸入CT300/5A  輸入PT:AC380V  接線方式:三相四線
