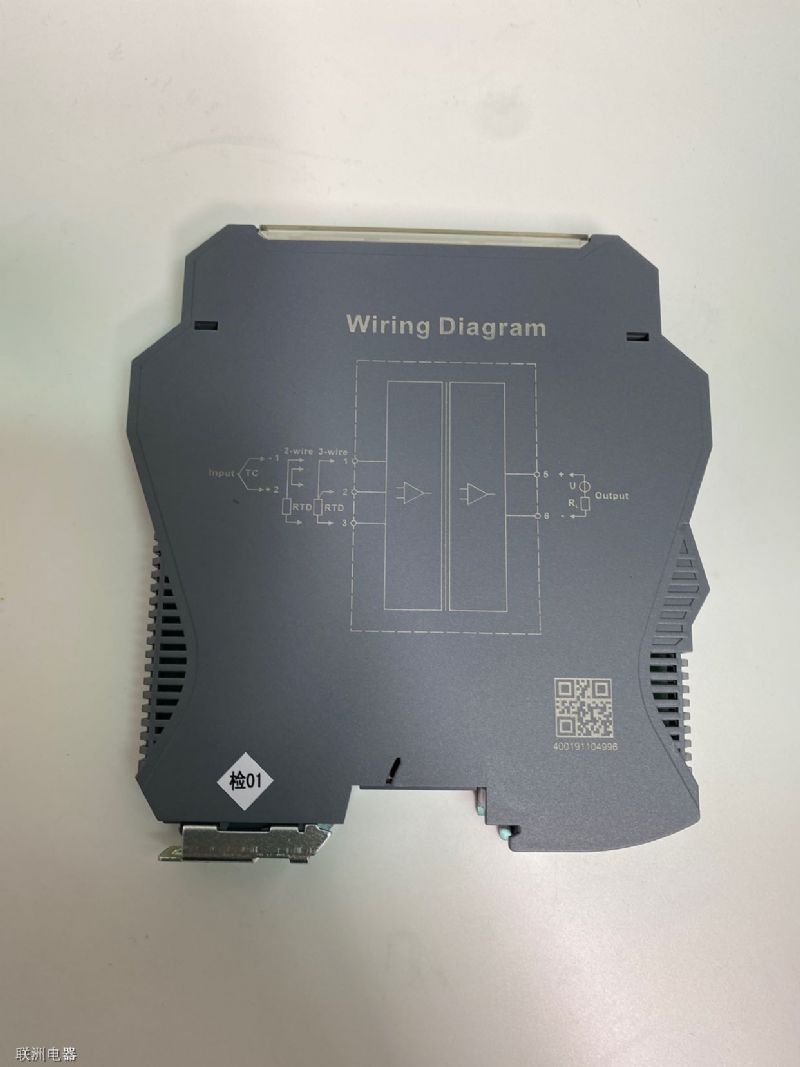

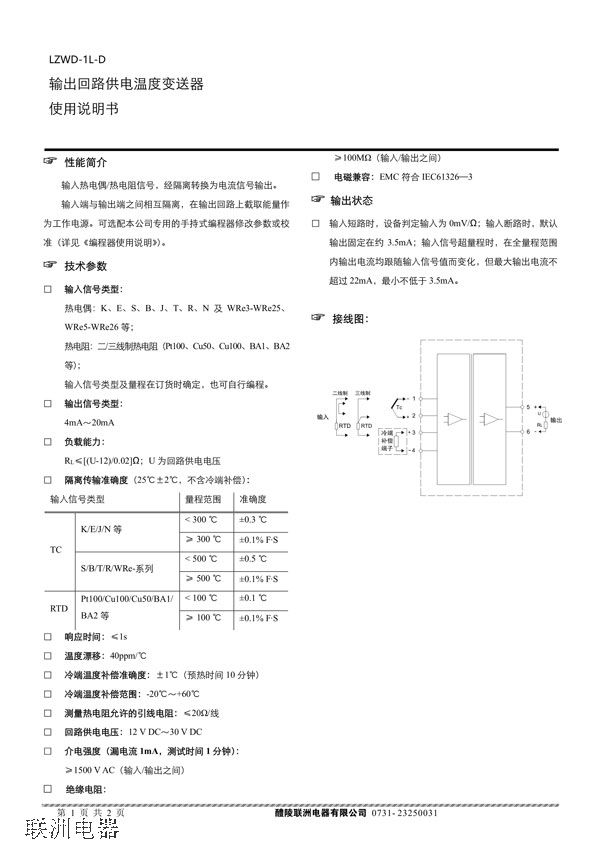

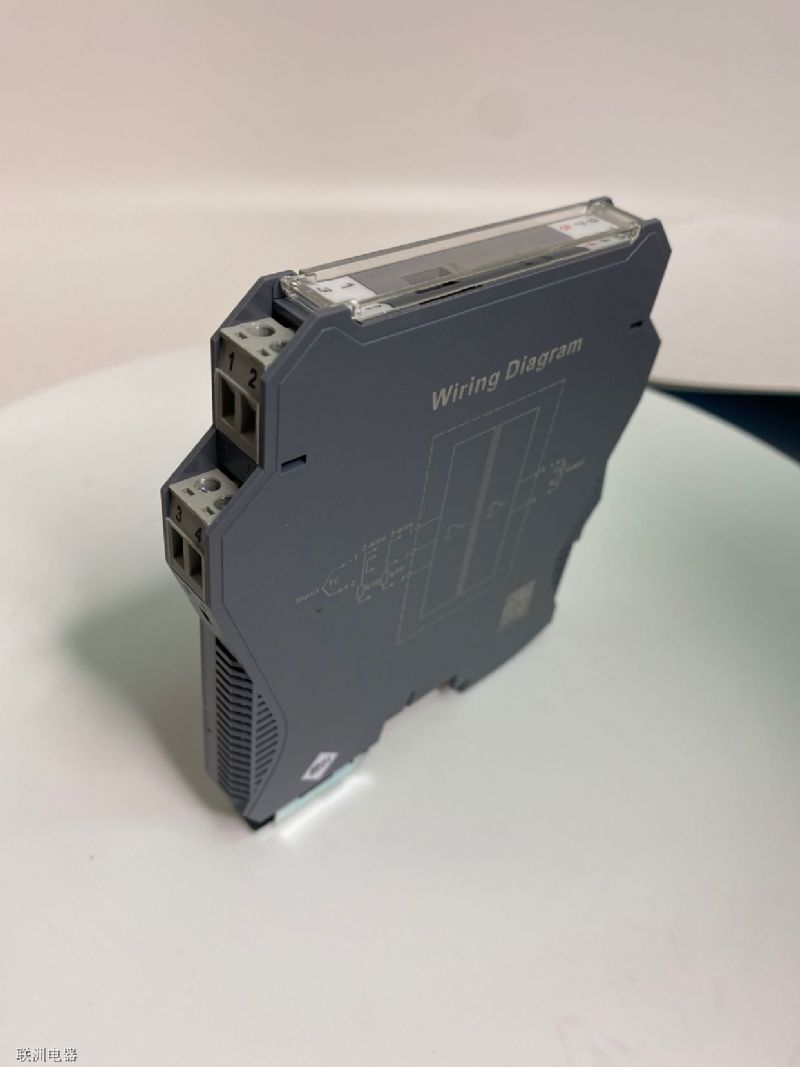

LZWD-1L-DL輸出回路供電溫度變送器使用說明書
LZWD-1L-DL輸出回路供電溫度變送器使用說明書
輸入熱電偶/熱電阻信號，經隔離轉換為電流信號輸出。 輸入端與輸出端之間相互隔離，在輸出回路上截取能量作為工作電源�？蛇x配本公司專用的手持式編程器修改參數或校 準（詳見《編程器使用說明》）。
輸入信號類型：
熱電偶：K、E、S、B、J、T、R、N 及 WRe3-WRe25、WRe5-WRe26 等；
熱電阻：二/三線制熱電阻（Pt100、Cu50、Cu100、BA1、BA2 等）；
輸入信號類型及量程在訂貨時確定，也可自行編程。
輸出信號類型：4mA～20mA
負載能力：RL≤[(U-12)/0.02]Ω；U 為回路供電電壓
隔離傳輸準確度（25℃±2℃，不含冷端補償）
輸入熱電偶/熱電阻信號，經隔離轉換為電流信號輸出。 輸入端與輸出端之間相互隔離，在輸出回路上截取能量作為工作電源�？蛇x配本公司專用的手持式編程器修改參數或校 準（詳見《編程器使用說明》）。
輸入信號類型：
熱電偶：K、E、S、B、J、T、R、N 及 WRe3-WRe25、WRe5-WRe26 等；
熱電阻：二/三線制熱電阻（Pt100、Cu50、Cu100、BA1、BA2 等）；
輸入信號類型及量程在訂貨時確定，也可自行編程。
輸出信號類型：4mA～20mA
負載能力：RL≤[(U-12)/0.02]Ω；U 為回路供電電壓
隔離傳輸準確度（25℃±2℃，不含冷端補償）
輸入信號類型 量程范圍 準確度
