過電壓保護器TBP-A-7.6F/85 TBP-B-7.6F/85 TBP-C-7.6F/85的廠家
一、產品用途

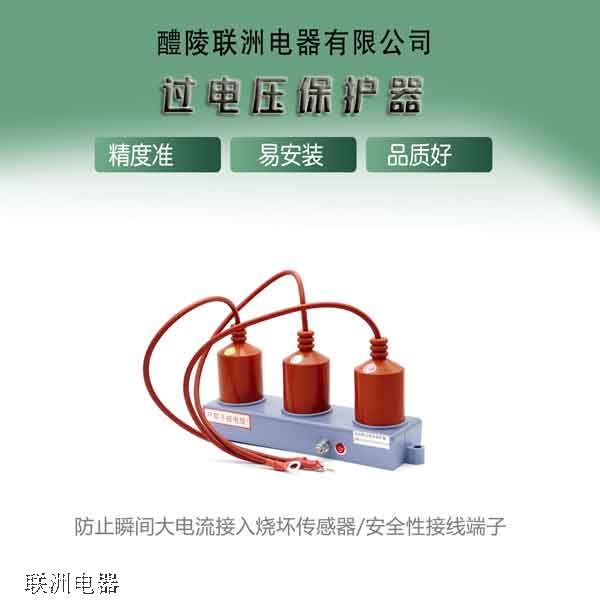

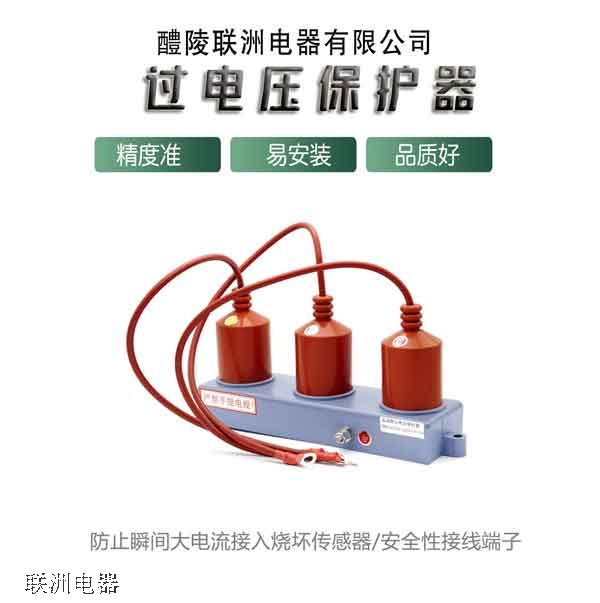

-TBP型復合式過電壓保護器，是一種新型的過電壓保護器（也稱為三相組合式過電壓保護器），用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。產品適合于不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套或直接使用于小型箱式變電站內（戶外型產品可露天使用） 。
-TBP三相組合式過電壓保護器，對電力系統中變壓器、電動機、并聯補償電容器、母線、真空開關及其它電器設備免受大氣過電壓、操作過電壓特別是相間過電壓的理想保護裝置。廣泛用于電力、冶金、化工、煤炭、輕工、建筑、電氣化鐵道等行業。
二、產品特點：
-TBP的設計新穎獨特、技術性能合理可靠、參數選取科學。本產品結構采用四星形接法，采用氧化鋅非線性電阻和放電間隙相串聯的結構，極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等特性，從而消除分布電容和雜散電容對放電數值的影響，真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。
在系統發生間歇弧光接地過電壓及鐵磁諧振過電壓時，其能量小于400A2MS方波沖擊能量時，過電壓保護器可以起到保護作用。
本產品選用阻燃、耐老化的硅橡膠做外殼材料，從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形，氧化鋅閥片直接與外殼材料熱壓鑄在一起，閥片周?chē)淮嬖诳涨唬瑥母旧辖鉀Q了氧化鋅避雷器的密封受潮和防爆問題。
故其電氣絕緣性能好、介電強度高、抗電蝕、耐老化，而且體積小、安裝方便，無需考慮相間距離和爬電距離，可根據現場情況靈活安裝。
TBP系列保護器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防設計規范》。
本產品可增設自動控制設備，如放電記錄器，清晰掌控工作動作狀況。可以配置自動脫離裝置，當設備過壓或處于故障時，脫離開電網，確保正常運行。
保護對象：A — 電機型 B － 電站型（并通用于常規配電領域） C — 電容型
特征電壓：包括3.8KV、7.6KV、12.7KV、42KV
結構型式： F — 復合絕緣外套
Ⅰ—正方型底座 Ⅱ — 長方型底座（或不特別標明） T — T型底座
相間距離：包括85、131、150、200、310、630等
使用環境：N — 僅用于柜內 IN — 戶內使用（或不特別標明）
W1—戶外用，帶電纜 W2 — 戶外用，不帶電纜
GY—僅用于高海拔地區
附加功能：J — 帶計數器 IM — 帶智能監測儀
四、使用條件
1、戶內型，海拔高度不超過3000m，超出3000m可根據實際情況特制；
2、環境溫度：不低于－20℃，不高于＋40℃，相對濕度不大于95%（25℃）；
3、電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；
4、安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、爆炸性塵埃；
五、使用須知
1、.本產品連接在真空電器產品（真空斷路、真空接觸器等）與感性負載（電動機、發電機、電抗器、變壓器等）之間,訂貨時請?zhí)峁╇娎|長度及線鼻子的孔徑。
2、本產品訂貨時，請?zhí)峁╇妷旱燃?jí)和安裝保護的對象，選用合適的產品。
-TBP型復合式過電壓保護器，是一種新型的過電壓保護器（也稱為三相組合式過電壓保護器），用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。產品適合于不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套或直接使用于小型箱式變電站內（戶外型產品可露天使用） 。
-TBP三相組合式過電壓保護器，對電力系統中變壓器、電動機、并聯補償電容器、母線、真空開關及其它電器設備免受大氣過電壓、操作過電壓特別是相間過電壓的理想保護裝置。廣泛用于電力、冶金、化工、煤炭、輕工、建筑、電氣化鐵道等行業。
二、產品特點：
-TBP的設計新穎獨特、技術性能合理可靠、參數選取科學。本產品結構采用四星形接法，采用氧化鋅非線性電阻和放電間隙相串聯的結構，極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等特性，從而消除分布電容和雜散電容對放電數值的影響，真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。
在系統發生間歇弧光接地過電壓及鐵磁諧振過電壓時，其能量小于400A2MS方波沖擊能量時，過電壓保護器可以起到保護作用。
本產品選用阻燃、耐老化的硅橡膠做外殼材料，從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形，氧化鋅閥片直接與外殼材料熱壓鑄在一起，閥片周?chē)淮嬖诳涨唬瑥母旧辖鉀Q了氧化鋅避雷器的密封受潮和防爆問題。
故其電氣絕緣性能好、介電強度高、抗電蝕、耐老化，而且體積小、安裝方便，無需考慮相間距離和爬電距離，可根據現場情況靈活安裝。
TBP系列保護器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防設計規范》。
本產品可增設自動控制設備，如放電記錄器，清晰掌控工作動作狀況。可以配置自動脫離裝置，當設備過壓或處于故障時，脫離開電網，確保正常運行。
保護對象：A — 電機型 B － 電站型（并通用于常規配電領域） C — 電容型
特征電壓：包括3.8KV、7.6KV、12.7KV、42KV
結構型式： F — 復合絕緣外套
Ⅰ—正方型底座 Ⅱ — 長方型底座（或不特別標明） T — T型底座
相間距離：包括85、131、150、200、310、630等
使用環境：N — 僅用于柜內 IN — 戶內使用（或不特別標明）
W1—戶外用，帶電纜 W2 — 戶外用，不帶電纜
GY—僅用于高海拔地區
附加功能：J — 帶計數器 IM — 帶智能監測儀
四、使用條件
1、戶內型，海拔高度不超過3000m，超出3000m可根據實際情況特制；
2、環境溫度：不低于－20℃，不高于＋40℃，相對濕度不大于95%（25℃）；
3、電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；
4、安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、爆炸性塵埃；
五、使用須知
1、.本產品連接在真空電器產品（真空斷路、真空接觸器等）與感性負載（電動機、發電機、電抗器、變壓器等）之間,訂貨時請?zhí)峁╇娎|長度及線鼻子的孔徑。
2、本產品訂貨時，請?zhí)峁╇妷旱燃?jí)和安裝保護的對象，選用合適的產品。
