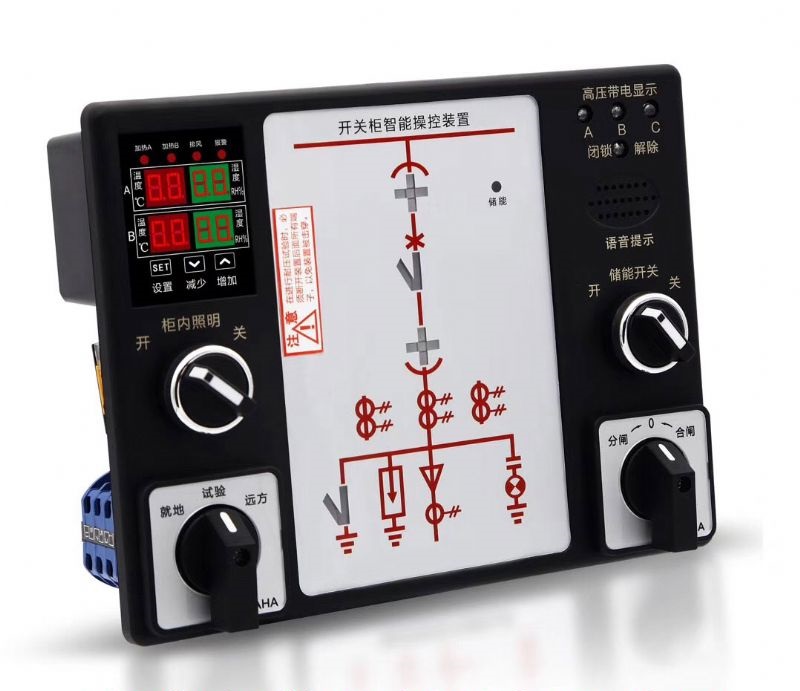

TS-5004開關柜智能操控裝置適用于多種開關柜
一、概述
該TS-5004系列開關柜智能操控裝置是我公司針對電力開關柜研制開發的一款新型多功能、模擬動態指示的智能裝置。本產品適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。裝置本身具有動態一次模擬圖，帶電顯示及閉鎖、溫濕度智能控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、手車位置指示、分合閘回路完好指示、語音防止誤操作提示、遠方/就地操作、遠程通信、柜內照明等功能。
二、主要功能
本TS-5004型號產品可以根據用戶要求實現一次回路設備開關狀態指示、溫濕度智能控制以及斷路器操控等功能。本裝置以一體化布局配套裝備于開關柜，簡化了過去開關柜的面板結構設計，美化了面板布局，取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、儲能開關、斷路器分/合開關等多種控制、指示器件。
本裝置安裝方便、使用壽命長，完全可以滿足電力行業的需求，能夠保障電氣的安全可靠運行。
三、技術指標
l供電電源：AC/DC70~280V
l工作環境：溫度-30℃～+65℃相對濕度≤90%RH大氣壓強：≤2500pa
l功耗：≤5W
l抗電強度：外殼與端子間≥AC2kV
l絕緣性能：外殼與端子間≥100MΩ
l動態模擬一次接線圖
l模擬圖（面膜）的制作：根據用戶現場實際的一次接線方案、電壓等級設計面膜。
l動態模擬對象：
斷路器，手車位置，接地開關、儲能等，通過電路采樣，動態地根據實際信息變化面膜上的一次接線圖，從而實現動態模擬的目的。
模擬圖顯示如下：
分閘（或回路）顯示合閘（或回路）顯示
預分預合閘閃爍指示(選配)接地顯示
儲能顯示工作位置顯示
試驗位置顯示手車進出過程中動態顯示
斷路器、接地刀防誤閃爍提示
l語音防誤提示
n斷路器合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?br />
n接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分接地開關”。
n斷路器合閘狀態、接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲�，請分接地開關”。
n操作功能
分合閘操作儲能操作
遠方/就地操作柜內照明操作
l帶電顯示功能
1.LED啟輝電壓（KV）：≥母線電壓x0.15
2.閉鎖啟控電壓（KV）：≥母線電壓x0.65
柜內溫濕度控制功能
可帶1~2路溫濕度傳感器，加熱/除濕輸出的上下限可根據用戶需求設定，默認溫度下限為5度，上限為40度，濕度上限為85%RH。
通訊功能
本產品采用RS485總線通訊功能，通訊規約符合MODBUS－RTU。
安裝方式及外形及開孔尺寸
安裝方式：面板式安裝。
開孔尺寸：220mm×165mm
