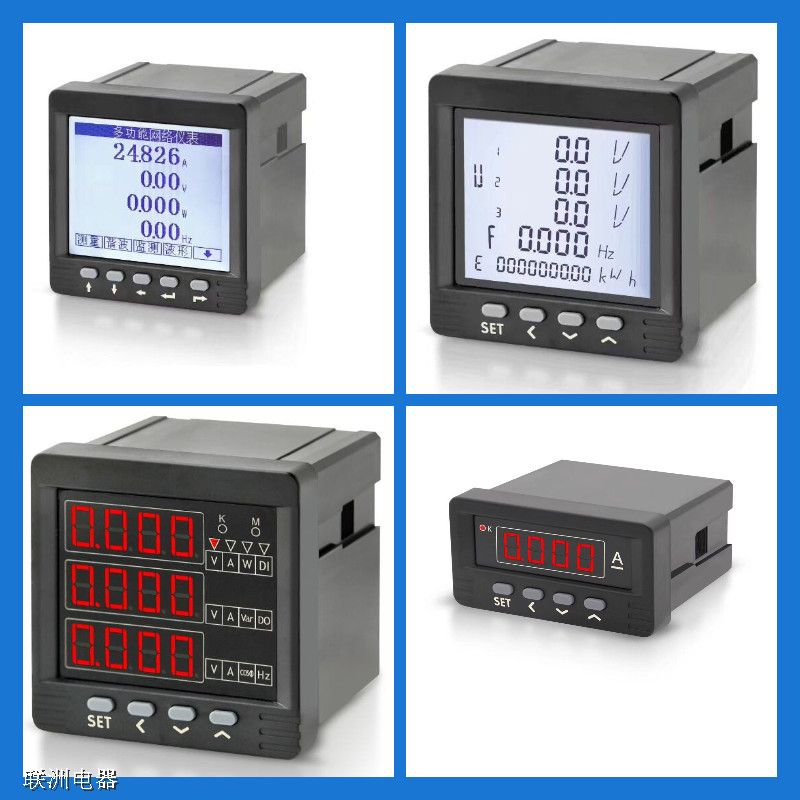

ZRY4Z-9S4多功能的介紹
數值很大的短路電流通過短路點將燃起電弧，使故障設備燒毀，短路生熱和電動力，使線路絕緣遭到損壞或使設備縮短使用壽命。
如三相電流，電壓，有功，無功功率，電度，諧波等.由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表.它非常適合于實時電力系統.-網絡多功能電力儀表。
造成整個電力系統的癱瘓。網絡電力儀表是針對電力系統，工礦企業，公共設施。影響電網系統中的用戶正常工作短路使系統電壓嚴重下降智能大廈的電力需求而設計的.它能測量所有的常用電力參數。短路電流可破壞電力系統與發電廠之間運行的穩定性，使事故擴大。
SJRL192E-9TY性能特點
高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量
正反向有功/無功電能計量
分時電能計量、分時電能定時抄表
測量三相電壓、三相電流的總諧波畸變率(THD)，2-31次奇次諧波分量
提供數碼管或液晶顯示，本地數據查詢
菜單直觀，按鍵操作簡單
電流、電壓變比可編程
提供多回路的漏電流監控
提供多回路控制節點，可用于報警、跳閘等控制
支持消防聯動，遠程切斷故障回路
支持RS-485通訊，Modbus-RTU協議
支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出
安裝方便，接線簡單，工程量小
寬范圍交直流通用電源：AC/DC 80V~270V
性能特點
● 高精度測量三相電壓、三相電流、有功功率、無功功率、
視在功率、功率因數、頻率等電參量。
● 正反向有功/無功電能計量。
● 提供數碼管或液晶顯示，本地數據查詢。
● 菜單直觀，按鍵操作簡單。
● 電流、電壓變比可編程。
● 支持RS-485通訊，Modbus-RTU協議。
● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能
脈沖輸出。
● 安裝方便，接線簡單，工程量小。
● 寬范圍交直流通用電源：AC/DC 85V～265V。
● 可完成SCADA、PLC中多種通訊軟件的組網。 測量精度
● 電壓 0.2級
● 電流 0.2級
● 有功功率 0.5級
● 無功功率 0.5級
● 功率因數 0.5級
● 頻率 ±0.02Hz
● 有功電能 0.5級或1級
● 無功電能 1級或2級
信號輸入
● 接線方式 三相四線、三相三線
● 額定電壓 AC57.7V、AC100V、AC220V、AC380V、AC450V
● 額定電流 AC 1A、AC 5A
● 過負載 電壓：1.2倍（持續），2倍/1秒（瞬時）
電壓：1.2倍（持續），10倍/5秒（瞬時）
● 功耗 電壓：＜1VA/相，電流：＜0.4VA/相
● 阻抗 電壓：＞300kΩ，電流：20mΩ
● 頻率 45－65Hz
輔助電源
● 工作范圍 AC/DC：85V-265V
● 功耗 ＜4VA
功能模塊
● 通訊接口 支持1路RS-485通訊
Modbus-RTU協議
波特率：600～9600bps，默認9600bps
● 開關量輸入 支持4路干結點輸入
● 開關量輸出 支持2路繼電器輸出
容量：AC 250V/5A，DC 30V/5A
環境
● 工作溫度 -10℃～+55℃
● 存儲溫度 -25℃～+70℃
● 相對濕度 ≤90%，無腐蝕氣體場所
● 海拔 ≤2500m
安全
● 絕緣電阻 ＞100MΩ
● 光流耐壓 AC 2kV
電磁兼容性能
靜電放電 4級
● 電快速瞬間變脈沖群 4級
● 浪涌（沖擊） 4級
外形尺寸
● 面框尺寸 120×120；80×80；96×96
● 開孔尺寸 111×111；77×77；91×91
