電流互感器和電流表怎么接線？

其實電流互感器和電流表的接線方式非常簡單，直通式電流表讓主線直接串起來就行，電流比較大的需要用電流互感器，那種5A的互感器，規格有50/5A、100/5A、200/5A等，相應的儀表上也會有這樣的規格，使用時規格配套就行。

電流互感器和電流表接線方法：

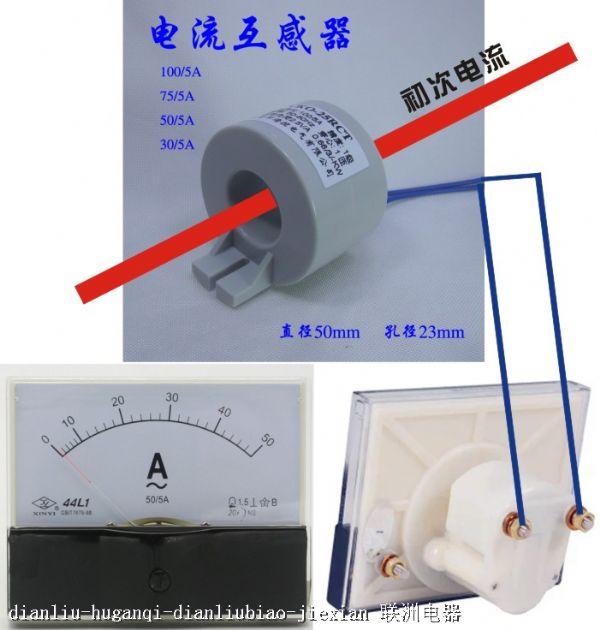

單相電表接線，一個電流表接一個互感器

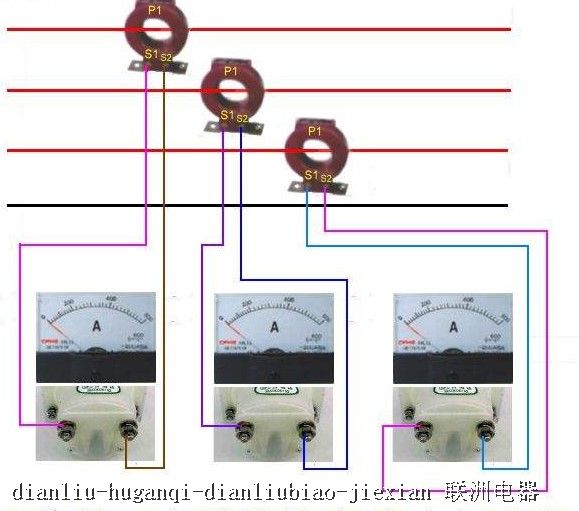

三相電表接線，三個電流表接三個互感器

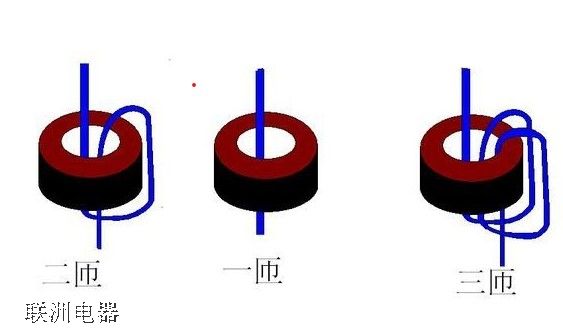

如果電流表是100/5A的規格，又只有200/5A的互感器，怎么辦呢？其實非常簡單，只需要將主線多穿一匝就行了。

如圖：
