三相電壓表顯示380V的接法和顯示220V的接法圖解
三相電壓表可以接成三相三線顯示380V線電壓，也可以接成三相四線讓其顯示220V相電壓，然而，不同的儀表接線方法卻是不一樣的，那么本文就來介紹一下聯洲電器的三相電壓表它如何接線。

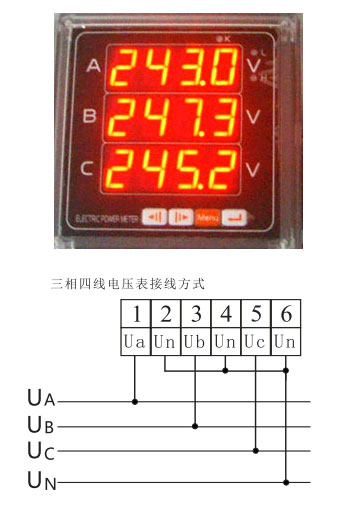

接成三相四線讓其顯示220V相電壓：

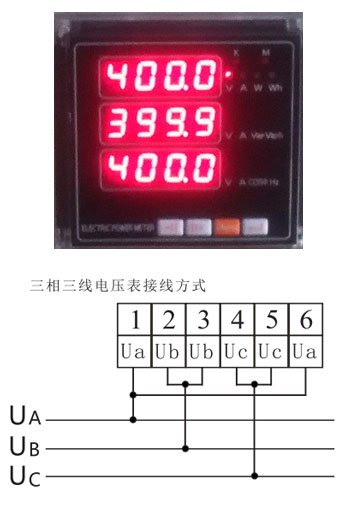

接成三相三線顯示380V線電壓：
為什么說220V電壓而實際卻有240V呢？因?yàn)榻暌詠�，�?guó)家對電力工程的投資都不小，每年不知道有多少個火電站或是核電站規劃開工，所以相比于一二十年以前，現在電力要充足多了，所以電力系統的電壓也相比以前要高了一些，一般一天的電壓會隨著電力負載的不同而變化，當用電量比較大的時候電壓就可能低一些，有空拿萬用表測量一下你會發現，晚上七八點鐘電壓只有220-230V左右，而早上六七點鐘可能會測出240V以上，這都是隨著用電量的不同而變化的，只是變化不是特別大，我們不用擔心。
三相電路中各相電壓對地都為220V，但各相不能并接在一起是因?yàn)?
