無功補償裝置的補償容量是如何計算?無功補償容量計算系數表
非專業人員一般都很難隨口說出電機無功補償裝置的補償容量，要不靠無功補償容量計算公式，要不就看無功補償容量計算系數表。對的！有了這個系數表就不用記了，收藏起來需要的時候打開就行了，超級簡單！

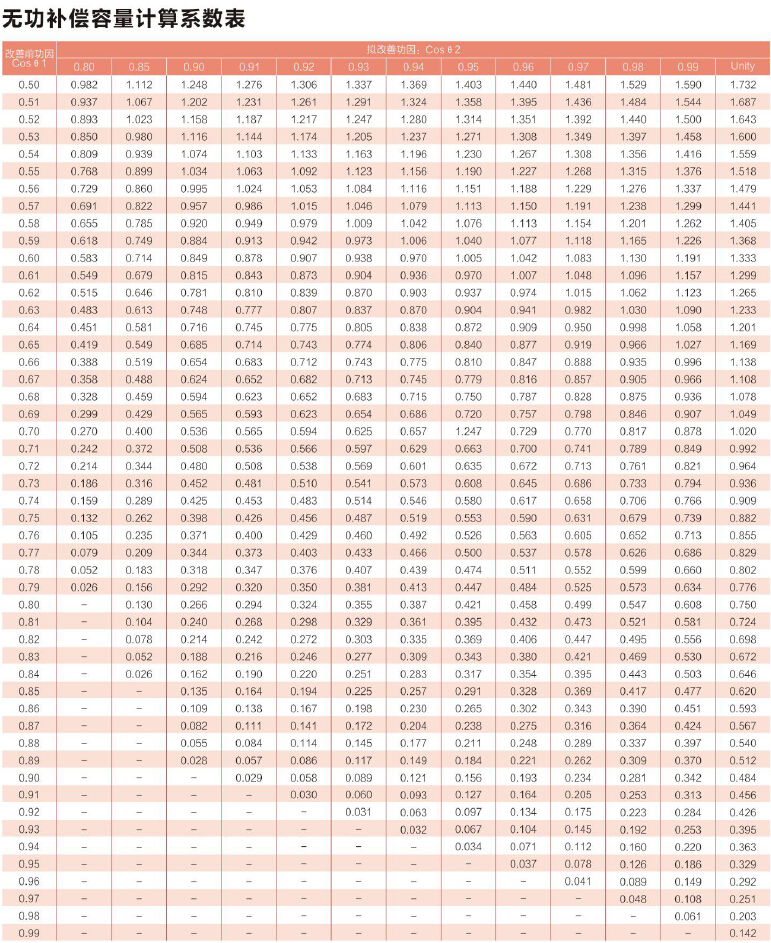

點擊以下圖片可以放大：
當然，有了這個表還是會有些朋友看不懂，不舉個例子是不足以服眾的，各位，請看：

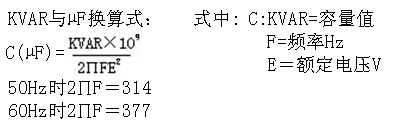

另外，還有朋友搞不清容量KVAR與容量UF的換算關系，這里也給朋友們舉例說明，收藏起來，以后要用打開就可以看到了，不用記：
例如：BSMJ0.45-30-3這個型號的電容器它的UF是多少呢、
分子是：KVAR30X10的9次方，也就是1后面9個0，即；30*1000000000＝30000000000（3后面10個0）
分母是：50HZ時2pai F=314 再乘以電壓的平方，也就是 314X450*450=63585000
Z后分子除以分母：30000000000/63585000＝471.809，這個結果就是：
電容BSMJ0.45-30-3的UF=471.809
現在明白了吧！
