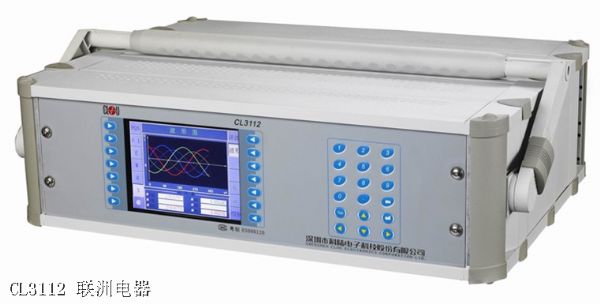

CL3112三相多功能標準表 儀表檢定裝置
CL3112三相多功能標準表是一種電能表檢定裝置、儀表檢定裝置，適用于電網公司計量測試中心、供電公司計量部門、國家各級計量測試機構和質檢部門。
主要功能
*可依次以UA/UB/UC/IA/IB默認相位為相位基準，可顯示實時相量圖
*可實時顯示各相電壓幅度、電流幅度、電壓相位、電流相位、各相功率相角、功率因數、頻率、不對稱度等Z
*可對每相電壓、電流的失真度進行測量；并對2~64次諧波進行分析處理，顯示各次諧波分量大小，同時能直觀顯示諧波棒圖
*能實時測量顯示單相/三相的畸變波有功功率及電能,基波有功功率及電能，分次諧波有功功率及電能
*有電能脈沖輸入端口，可實時檢測各種有功電能表，無功電能表，視在電能表等
*配備有RS232接口，RS485接口，網絡接口，可與PC機聯機通訊
產品特點
*采用65K色/分辨率640 x 480真彩液晶屏幕,以點陣方式提示操作及顯示各種測量數據
*測量范圍廣:電壓30V<U<720V;電流25mA<l<120A(0.02級精度保證）
*電壓，電流具有多量程，各個量程可測量到上限的120%,各量程之間自動切換，也可設置手動量程
*可測量2〜64諧波功率，諧波電能
*有標準電能脈沖輸出，脈沖常數自動設置,也可手動設置
*允許被檢電能表的電能脈沖常數含四位小數
*能測里電能計量裝置的不對稱度，功率穩定度，電能綜合誤差及標準偏差等
技術指標(RD:讀數RG:置程)
輸入電壓測量 | |
電壓測量量限 | A相小電壓測量 1.5V、3V、7.5V、15V、30V量程自動切換； A/B/C三相大電壓 60V、120V、240V、480V、600V量程自動切換。 |
電壓測量范圍 | （0—120%）RG |
電壓測量分辨率 | 0.001%RG |
電壓測量準確度 | 0.02%RD（30V≤U≤720V，Ua、Ub、Uc、Un端子輸入）； 0.05%RD（0.75V-30V，Ua、Un端輸入小電壓測量)。 |
輸入電流測量 | |
電流測量量限 | 10mA、20mA、50mA、0.1A、0.2A、0.5A、 1A、2A、5A、10A、20A、50A、100A（量限自動切換） |
電流測量范圍 | （0—120%）RG |
電流測量分辨率 | 0.001%×檔位 |
電流測量準確度 | 0.02%RD (25mA≤I≤120A)；0.1%RD(2mA≤I＜25mA)； |
輸入功率測量 | |
有功功率測量準確度 | |
正弦波有功功率 | ±0.02%RD（30V—720V，25mA—120A，PF≥0.5）； |
畸變波有功功率 | ±0.02%RD（30V—720V，25mA—120A，基波PF=1）； |
基波有功功率 | ±0.5%RD（30V—720V，25mA—120A，PF≥0.5）； |
2-64次諧波有功功率 | ±0.5%RD（30V—720V，25mA—120A）； |
諧波總有功功率 | ±0.5%RD（30V—720V，25mA—120A）。 |
無功功率準確度 | |
正弦波無功功率 | ±0.02%RD（30V—720V，25mA—120A，PF≥0.5）； |
視在功率準確度 | |
正弦波視在功率 | ±0.02%RD（30V—720V，25mA—120A）； |
電能測量 | |
有功電能測量準確度 | |
正弦波有功電能 | ±0.02%（30V—720V，25mA—120A，PF≥0.5）； |
畸變波有功電能 | ±0.02%（30V—720V，25mA—120A，基波PF=1）； |
基波有功電能 | ±0.5%（30V—720V，25mA—120A，PF≥0.5）； |
2-64次諧波有功電能 | ±0.5%（30V—720V，25mA—120A）； |
諧波總有功電能 | ±0.5%（30V—720V，25mA—120A）。 |
無功電能測量準確度 | |
正弦波無功電能 | ±0.02%（30V—720V，25mA—120A，PF≥0.5）； |
無功電能測量準確度 | |
正弦波視在電能 | ±0.02%（30V—720V，25mA—120A）； |
相位測量 | |
相位測量范圍 | 0.00°—359.99° |
相位測量分辨率 | 0.0001° |
相位測量準確度 | 0.01°(電流≥25mA,電壓≥30V ) |
頻率測量 | |
頻率測量范圍 | 40Hz—70Hz |
頻率測量分辨率 | 0.0001Hz |
頻率測量準確度 | 0.005Hz |
功率因數測量 | |
功率因數測量范圍 | -1.0—0—+1.0 |
功率因數測量分辨率 | 0.0001 |
功率因數測量準確度 | 0.0002 |
電能脈沖輸出（電能脈沖為TTL/CMOS兼容電平輸出） | |
Z高脈沖輸出頻率 | 50kHz。 |
輸出電流 | 大于20mA。 |
默認脈沖輸出頻率 | 900Hz---50KHz。 |
電能脈沖輸入 | |
被校電能表脈沖常數（r/kWh）輸入范圍 | 0.0001—9999999999999； |
校驗圈數設置范圍 | 1—3999999999。 |
Z高接收脈沖頻率 | 50kHz。 |
其它指標 | |
工作電源電壓范圍 | AC220V±15%，50/60Hz； |
功耗 | 小于120VA。 |
預熱時間 | ＜30分鐘。 |
工作溫度 | 20℃—30℃；相對濕度 |
相對濕度 | ≤85%，無腐蝕性氣體。 |
尺寸 | 600mm×420mm×220mm |
整機重量 | 20kg |
