HT100M-01/HT100M-02/HT100M-03系列儀表選型采購
1.概述
HT100M系列網絡多功能電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能表，它集成全部電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)以及全面的電能監測和考核管理。
同時它具有多種外圍接口功能可供用戶選擇：帶有RS485通訊接口，采用MODBUS-RTU協議可滿足通訊聯網管理的需要；4-20mA的模擬量輸出可與任意測量的電參量相對應，滿足DCS等接口要求；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能，采用高亮度TFT顯示界面，通過面板按鍵來實現參數設置和控制，非常適合于實時電力監控系統。
HT100M系列儀表可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統,SCADA系統和能源管理系統中。
2. 產品規格
| 儀表型號 | 基本功能 | 外形 |
| HT100M-01 | 三相電流、電壓、有功功率、無功功率、負載特性、互感器極性判別、時間顯示（年月日時分可調）；彩屏中文顯示、RS485通訊。 | 外形尺寸： 開孔尺寸： |
| HT100M-02 | 三相電流、電壓、有功功率、無功功率、負載特性、互感器極性判別、時間顯示（年月日時分可調）、有功電能、12個月Z大需量；彩屏中文顯示、RS485通訊、三路開入量、兩路開出量、事件記錄。 | |
| HT100M-03 | 三相電流、電壓、有功功率、無功功率、負載特性、互感器極性判別、時間顯示、有功電能、12個月Z大需量、兩部制付費率計量可切換；彩屏中文顯示、RS485通訊、三路開入量、兩路開出量、事件記錄。 | |
| HT100M-04 | 三相電流、電壓、有功功率、無功功率、負載特性、互感器極性判別、時間顯示、有功電能、12個月Z大需量、兩部制付費率計量可切換、31次諧波；彩屏中文顯示、RS485通訊、三路開入量、兩路開出量、事件記錄。 | |
| HT100M-05 | 三相電流、電壓、有功功率、無功功率、負載特性、互感器極性判別、時間顯示、有功電能、12個月Z大需量、兩部制付費率計量可切換、31次諧波、模擬量輸出；彩屏中文顯示、RS485通訊、三路開入量、兩路開出量、事件記錄。 |

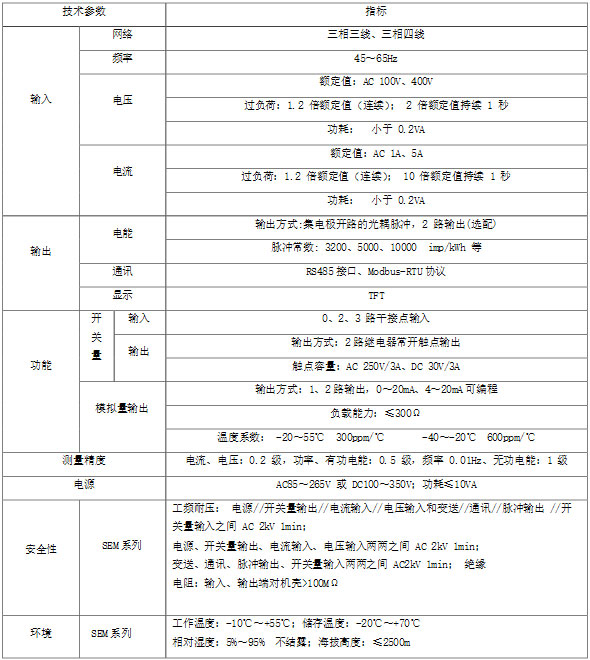

3.技術參數
4.安裝方法
HT100M系列網絡多功能電力儀表安裝方式為嵌入式，固定方式為擠壓式，具體操作如下：
1、在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔；
2、取出儀表，松開定位螺釘（逆時針），取下安裝支架；
3、把儀表插入配電盤儀表孔中，插入儀表后裝上安裝支架、定位螺釘（順時針）
