轉換開關作用：電壓表轉換開關接線圖 測量三相電壓
許多朋友對WN轉換開關的接線始終有些搞砣不清，因為WN轉換開關的接線實在是太難以理解了，本人我也是一樣的，原來一個簡單的星三角啟動接線都接不好。不過后來在詳細研究了之后，頭腦對轉換開關的理解慢慢地清晰了。

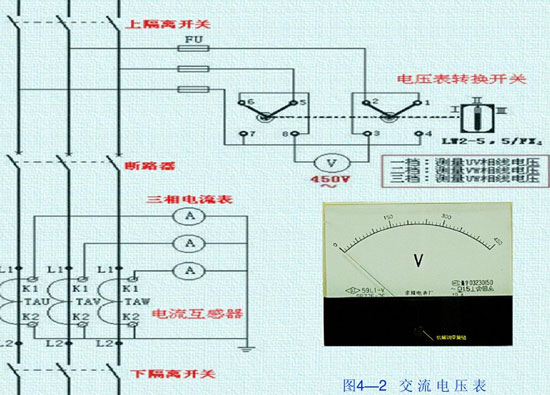

使用WN轉換開關接單相電壓表，使之測量出ABC三相各相之間的電壓是一種比較廉價并通用的作法，你稍留心就會發(fā)現(xiàn)，許多配柜上使用的都是單相指針式電壓表，旁邊還裝了一個轉換開關，這種就是電壓表轉換開關的具體應用。

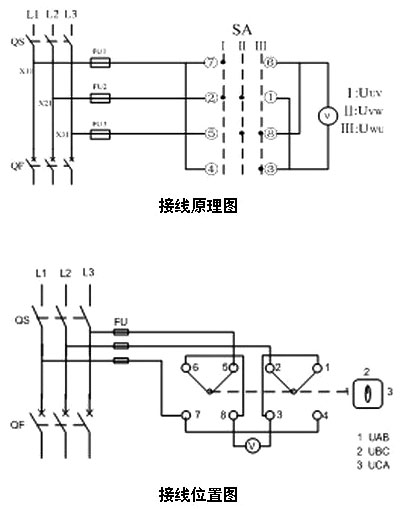

那么電壓表轉換開關該如何接線呢？首先我們先來看一看它的接線原理圖，使用的是三檔8接線柱的轉換開關，如下圖所示：
仔細看你就會發(fā)現(xiàn)，其實它的接線方法很好理解的。買回來的轉換開關上都會標有端子編號和接線圖的，你只要接上面的原理圖接，保證成功。有一個接線口訣是，1-3；4-7；6-8封；3、8接表，7、2、5接A、B、C（要對應地線）1UAB電壓，2UBC電壓，3UCA電壓，平時指示在中間。

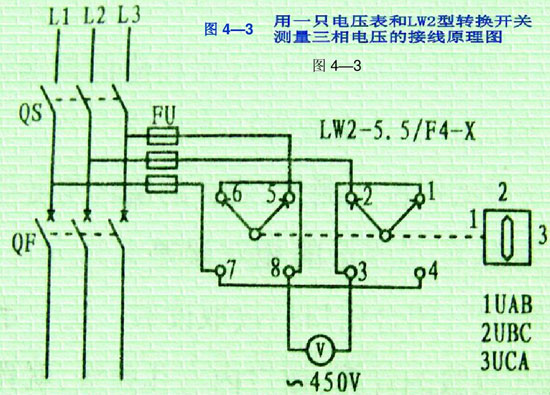

以下是用一只單相電壓表和LW2型號轉換開關測量三相電壓的接線圖：
