BSMJK0.66-30-3、BSMJK0.66-20-3電力電容器
一、用途
1、海拔高度：≤ 2000m ，環境空氣溫度：-25℃ ~ +50℃
2、額定電壓：
250VAC,400VAC,450VAC,525VAC,690VAC,1200VAC, 其它電壓可定做。
3、額定容量：1 ~ 100kva r
4、容量允差：-5% ~ +10%
5、損耗角正切值：20℃時，tgδ ≤ 0.2%;
6、耐電壓：
極間 2.15 倍額定電壓，10 秒鐘，無永久性擊穿，無閃絡；
7、絕緣電阻：
極殼間加 500VDC,1 分鐘，絕緣電阻 R ≥ 1000MΩ；
8、絕緣水平：
極殼間加 3000VAC,10 秒鐘，無永久性擊穿，無閃絡；
9、自放電特性：
內裝放電電阻，使電容器在 3 分鐘內從 2 Un 的初始峰值電壓降到 50V
或以下。
10、Z高允許過電壓：1.1 倍額定電壓；每 24 小時中不超過 8 小時。
11、Z大允許過電流：1.3 倍額定電流；
1、安裝在干燥及通風良好的場合，避免腐蝕性氣體和雨水侵襲。
2、電容器安裝應離地 20cm 以上，多個電容器裝在一起時，
間距應保持在 30mm 以上。
3、電容器端子與導線應連接良好，端子螺母必須擰緊。以免發熱損壞絕緣體。
4、連接導線的載流量應選在額定電流的 1.35 倍以上。
5、電容器投切應有一D間隔時間，再通電時的剩余電壓不得超過額定電壓
的 10% 。
6、斷開電源 5 分鐘后待電容器放完電才能觸及。
7、為確保電容器的正常使用，在電容器回路里應有過壓、過流保護裝置和
抗浪涌電流裝置（如串連電抗器或采用專用切換電容器接觸器等）。
BSMJK0.66-30-3、BSMJK0.66-20-3自愈式低壓并聯電容器主要用于電網作無功補償。它有效地提高功率因素，減少無功損耗，改善電壓質量，節約電能。
二、主要技術指標1、海拔高度：≤ 2000m ，環境空氣溫度：-25℃ ~ +50℃
2、額定電壓：
250VAC,400VAC,450VAC,525VAC,690VAC,1200VAC, 其它電壓可定做。
3、額定容量：1 ~ 100kva r
4、容量允差：-5% ~ +10%
5、損耗角正切值：20℃時，tgδ ≤ 0.2%;
6、耐電壓：
極間 2.15 倍額定電壓，10 秒鐘，無永久性擊穿，無閃絡；
7、絕緣電阻：
極殼間加 500VDC,1 分鐘，絕緣電阻 R ≥ 1000MΩ；
8、絕緣水平：
極殼間加 3000VAC,10 秒鐘，無永久性擊穿，無閃絡；
9、自放電特性：
內裝放電電阻，使電容器在 3 分鐘內從 2 Un 的初始峰值電壓降到 50V
或以下。
10、Z高允許過電壓：1.1 倍額定電壓；每 24 小時中不超過 8 小時。
11、Z大允許過電流：1.3 倍額定電流；
12、符合標準：GB/T 12747-2004；IEC 60831-2002。

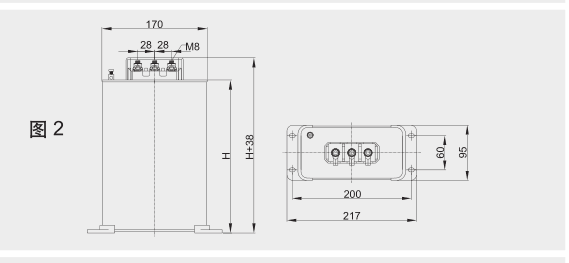

三、尺寸
外殼尺寸：167*85*250MM，安裝尺寸：200*60MM
四、注意事項
1、安裝在干燥及通風良好的場合，避免腐蝕性氣體和雨水侵襲。
2、電容器安裝應離地 20cm 以上，多個電容器裝在一起時，
間距應保持在 30mm 以上。
3、電容器端子與導線應連接良好，端子螺母必須擰緊。以免發熱損壞絕緣體。
4、連接導線的載流量應選在額定電流的 1.35 倍以上。
5、電容器投切應有一D間隔時間，再通電時的剩余電壓不得超過額定電壓
的 10% 。
6、斷開電源 5 分鐘后待電容器放完電才能觸及。
7、為確保電容器的正常使用，在電容器回路里應有過壓、過流保護裝置和
抗浪涌電流裝置（如串連電抗器或采用專用切換電容器接觸器等）。
