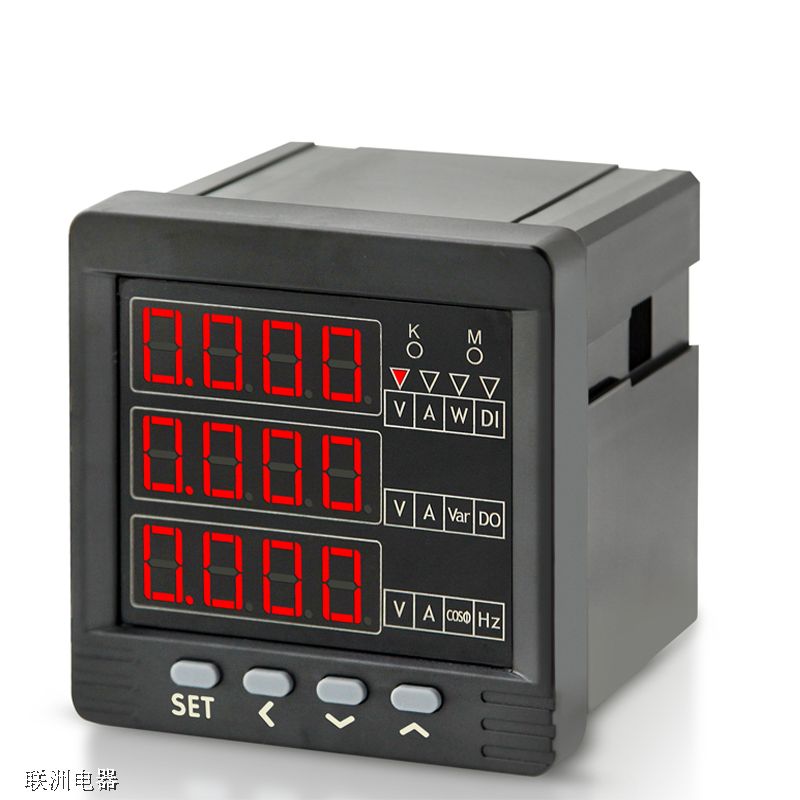

晉城PM5100多功能表作用
用于對用電線路中的交流電壓、交流電流進行實時測量與指示，并可通過擴展接口實現、變送、通訊功能。
采用SMT生產工藝，線路簡潔、可靠性高；
的安裝，無須借助工具即可輕松完成安裝；
智能表的性能、普通表的價格。
電流測量顯示范圍：AC 0 ～10A(直接測量)、 AC 10～9999A（外附*/5A電流互感器）
電壓測量顯示范圍：AC 0 ～600V(直接測量)、 AC 600V～9999kV（外附*/100V電壓互感器）
輸入范圍：45~65Hz
測量準確度：0.5級
采樣速率：3次/s
測量顯示：真有效值測量，單排4位LED數碼管顯示
輸入回路功耗：＜0.5VA
顯示分辨力：為0.001A和0.1V
輔助電源：AC/DC 85～264V 50/60Hz 功耗＜3VA
輸出：上下限同一繼電器輸出，繼電器觸點容量AC250V/2A、DC30V/2A
變送輸出：線性度0.3%，輸出可在0－10mA、0－20mA、4－20mA之間切換，負載電阻≤300Ω，變送輸出與
輸入及輔助電源端口之間電氣隔離
通訊接口：RS485串行通訊，采用MODBUS_RTU通訊協(xié)議
工作：溫度-10～50℃，濕度≤85%RH的無腐蝕性
采用SMT生產工藝，線路簡潔、可靠性高；
的安裝，無須借助工具即可輕松完成安裝；
智能表的性能、普通表的價格。
電流測量顯示范圍：AC 0 ～10A(直接測量)、 AC 10～9999A（外附*/5A電流互感器）
電壓測量顯示范圍：AC 0 ～600V(直接測量)、 AC 600V～9999kV（外附*/100V電壓互感器）
輸入范圍：45~65Hz
測量準確度：0.5級
采樣速率：3次/s
測量顯示：真有效值測量，單排4位LED數碼管顯示
輸入回路功耗：＜0.5VA
顯示分辨力：為0.001A和0.1V
輔助電源：AC/DC 85～264V 50/60Hz 功耗＜3VA
輸出：上下限同一繼電器輸出，繼電器觸點容量AC250V/2A、DC30V/2A
變送輸出：線性度0.3%，輸出可在0－10mA、0－20mA、4－20mA之間切換，負載電阻≤300Ω，變送輸出與
輸入及輔助電源端口之間電氣隔離
通訊接口：RS485串行通訊，采用MODBUS_RTU通訊協(xié)議
工作：溫度-10～50℃，濕度≤85%RH的無腐蝕性
用于對用電線路中的交流電壓、交流電流進行實時測量與指示，并可通過擴展接口實現、變送、通訊功能。
采用SMT生產工藝，線路簡潔、可靠性高；
的安裝，無須借助工具即可輕松完成安裝；
智能表的性能、普通表的價格。
技術參數
電流測量顯示范圍：AC 0 ～10A(直接測量)、 AC 10～9999A（外附*/5A電流互感器）
電壓測量顯示范圍：AC 0 ～600V(直接測量)、 AC 600V～9999kV（外附*/100V電壓互感器）
輸入范圍：45~65Hz
測量準確度：0.5級
采樣速率：3次/s
測量顯示：真有效值測量，單排4位LED數碼管顯示
輸入回路功耗：＜0.5VA
顯示分辨力：為0.001A和0.1V
輔助電源：AC/DC 85～264V 50/60Hz 功耗＜3VA
輸出：上下限同一繼電器輸出，繼電器觸點容量AC250V/2A、DC30V/2A
變送輸出：線性度0.3%，輸出可在0－10mA、0－20mA、4－20mA之間切換，負載電阻≤300Ω，變送輸出與
輸入及輔助電源端口之間電氣隔離
通訊接口：RS485串行通訊，采用MODBUS_RTU通訊協(xié)議
工作：溫度-10～50℃，濕度≤85%RH的無腐蝕性
